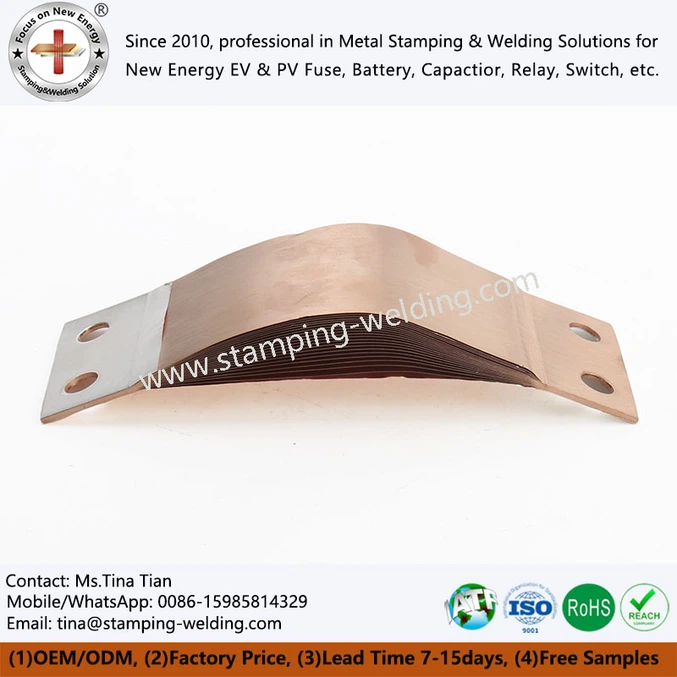

Meerlaagse flexibele koperen rail voor schakelapparatuur
Deze meerlaagse flexibele koperen verzamelrail voor schakelapparatuur is een meer-laagse diffusie-gelaste flexibele koperen verzamelrail, speciaal ontworpen voor laag--/midden--schakelapparatuur. Het is gemaakt van elektrolytisch koperfolie met een hoge-zuiverheid (groter dan of gelijk aan 99,9% Cu), gelamineerd met behulp van een diffusielasproces in vaste- toestand, waardoor een geleidende structuur wordt gevormd die hoge geleidbaarheid en hoge flexibiliteit combineert. Het is geschikt voor toepassingen met strenge eisen op het gebied van compacte ruimte-indeling, trillingsbestendigheid en elektrische betrouwbaarheid op lange termijn-, zoals nieuwe energieconverters, energieopslagsystemen, fotovoltaïsche omvormers en industriële verdeelkasten.
- Snelle levering
- Kwaliteitsverzekering
- 24/7 klantenservice
product Introductie
De meerlaagse flexibele koperen busbar voor schakelapparatuur is gepositioneerd als een kerncomponent voor krachtoverbrenging en aansluiting binnen schakelapparatuur op het gebied van nieuwe energie en vermogenselektronica. Het wordt gevormd door het integreren van meerdere lagen hoog-zuivere elektrolytische koperfolie door middel van een diffusielasproces, en is aan beide uiteinden uitgerust met op maat gemaakte koperen aansluitingen om een flexibele geleidende verbinding te realiseren tussen verschillende elektrische componenten en modules in de schakelapparatuur.

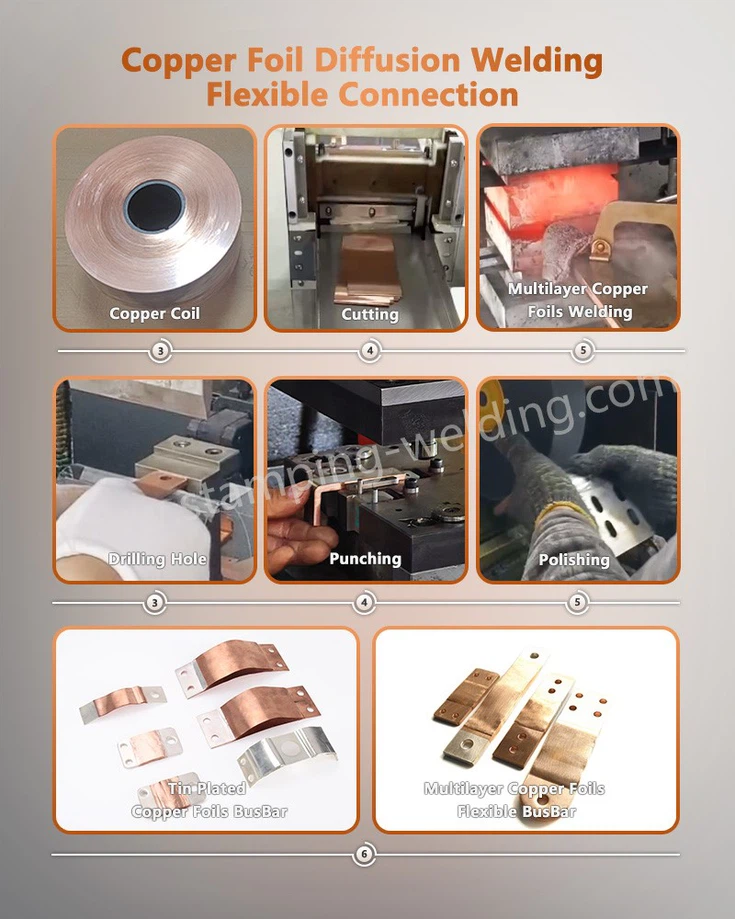

Productieproces
Substraatvoorbehandeling:Als kernsubstraat is een elektrolytische koperfolie met een hoge-zuiverheid van 99,9% geselecteerd. Het wordt gereinigd, ontvet en geëgaliseerd om de zuiverheid en vlakheid van het oppervlak te garanderen, waardoor de basis wordt gelegd voor daaropvolgende verwerking.
Precisiesnijden:Lasersnijden en CNC-technologie worden gebruikt om de koperfolie op de vereiste afmetingen te snijden, waarbij de toleranties nauwkeurig worden gecontroleerd om aan de laagvereisten van de BusBar te voldoen.
Lamineren en diffusiesolderen:Koperfolie wordt gelamineerd volgens het productontwerp en metallurgische verbinding tussen de lagen wordt bereikt door middel van vacuümdiffusiesolderen om een continue flexibele geleider te vormen. Een strikte controle van de lastemperatuur en -druk zorgt voor structurele stabiliteit van de BusBar.
Terminalverwerking en verbinding:Op maat gemaakte koperen aansluitingen zijn CNC-gefreesd en verbonden met het koperfolielichaam met behulp van laserlassen/weerstandslassen om een betrouwbaar koperen BusBar-contact, geen onvolledig solderen en continue geleiding te garanderen.
Oppervlaktebehandeling:Vertinnen, verzilveren en andere galvanische behandelingen worden indien nodig toegepast om de corrosieweerstand en levensduur te verbeteren, en voldoen aan de aanpassingsvereisten van de BusBar in verschillende scenario's.
Eindproductinspectie:Weerstandstesten, stroomvoerende simulatie, testen van de hechtsterkte en uiterlijkinspectie worden uitgevoerd op de voltooide BusBar. Nadat ze de inspectie hebben doorstaan, worden de producten opgeslagen, waardoor de volledige-proceskwaliteitscontrole van de producten wordt gerealiseerd en de kwaliteit van de productlevering wordt gewaarborgd.
Belangrijkste parameters
| Enkele-laagdikte koperfolie | 0,05 – 0,30 mm |
| Aantal lagen | 5 – 50 |
| Dwars-doorsnedegebied | 10 – 1000 mm² |
| DC-weerstand (20 graden) | 0.01 – 0.1 Ω/m |
| Minimale buigradius | 3-5 keer de totale dikte |
(Opmerking: specifieke parameters kunnen worden ontworpen en aangepast aan de productvereisten van de klant)
Toepassingsgebieden
Elektrische apparatuur
De kerntoepassingen van het product bevinden zich in schakelapparatuur, transformatoren, verdeelkasten en andere apparatuur, waarbij complexe interne verbindingsproblemen worden opgelost, de stabiliteit van het stroomsysteem wordt verbeterd en de aanpassing aan frequente onderhoudsscenario's plaatsvindt.
Nieuwe energievoertuigen
De koperen busbar wordt gebruikt voor het aansluiten van batterijmodules, batterijpakketten, motorcontrollers en omvormers, past zich aan aan rijtrillingen en ruimtebeperkingen en zorgt voor een stabiele overdracht van hoog-spanningsvermogen.
Spoorvervoer
De busbar voor schakelapparatuur is aangepast voor het aansluiten van treinstroomafnemers, tractieomvormers en motoren, en is bestand tegen trillingen en schokken bij hoge- snelheden, waardoor een betrouwbare krachtoverbrenging wordt gegarandeerd.
Industriële automatisering
De BusBar wordt gebruikt voor het aansluiten van voedingen, controllers en motoren in industriële apparatuur, voldoet aan complexe bedradingsvereisten en verbetert de operationele stabiliteit en productie-efficiëntie van apparatuur.
Waarom voor ons kiezen
Technologische accumulatie
Het kerntechnologieteam is afkomstig van de Xiamen Hongfa Group en beschikt over 30 jaar ervaring in de elektrische industrie, waardoor ze gekwalificeerde busbar- en op maat gemaakte oplossingen kunnen bieden voor kostenreductie en efficiëntieverbetering.
01
Volledige-procesonafhankelijkheid
Ze bestrijken alle productieprocessen, inclusief koudkoppersen, stempelen, lassen, galvaniseren en CNC-bewerkingen, met meerdere productieworkshops en beheersen de belangrijkste flexibele BusBar-productietechnologieën.
02
Supply Chain-integratie
Het leveren van volledige-ketendiensten, inclusief producten, matrijzen, productieapparatuur en testinstrumenten, waardoor de inkoop- en coördinatiekosten van BusBar Flexibele worden verlaagd.
03
Kwaliteitsborging
Gecertificeerd door ISO9001 en IATF16949, met end{2}}tot-kwaliteitscontrole, waardoor de batchconsistentie en leveringskwaliteit van BusBar wordt gegarandeerd.
04
Servicesysteem
Een wereldwijd vestigingsnetwerk zorgt voor snelle levering van monsters, regelbare batchleveringstijden, uitgebreide BusBar-verpakking en transport, en gelokaliseerde after- service.
05
Neem contact met ons op
Als u vragen, monsteraanvragen of inkoopbehoeften heeft met betrekking totMeerlaagse flexibele koperen rail voor schakelapparatuurvoor schakelmateriaal kunt u gerust contact met ons opnemen. Ons professionele team zorgt voor passende productoplossingen en technische ondersteuning om uw project tot een goed einde te brengen.
