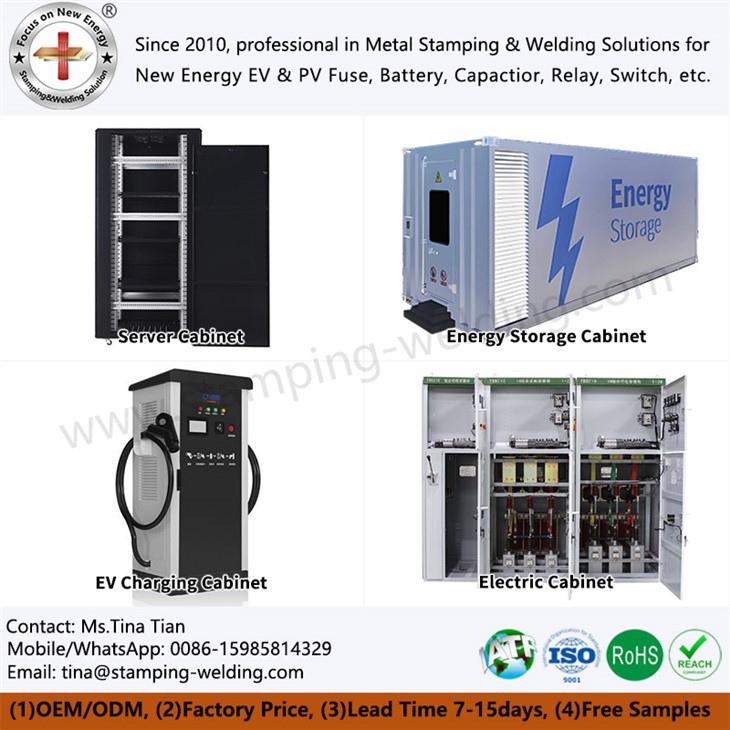

Elektrische kast



Xiamen Apollo richt zich op onderzoek, ontwikkeling en productie van elektrische kasten. Onze belangrijkste productlijnen omvattenServerkasten, energieopslagkasten, EV-oplaadkasten en elektrische kasten. Ons servicenetwerk omvat de elektriciteitssector, de nieuwe energiesector, spoorwegtransitsystemen, de productie van industriële apparatuur en de datacenterinfrastructuur. Met kernsterkten op het gebied van hoge geleidbaarheid, sterke corrosieweerstand en op maat gemaakte servicemogelijkheden, leveren we consequent veilige, betrouwbare, efficiënte en energie-besparende elektrische verbindingssysteemoplossingen aan klanten over de hele wereld.

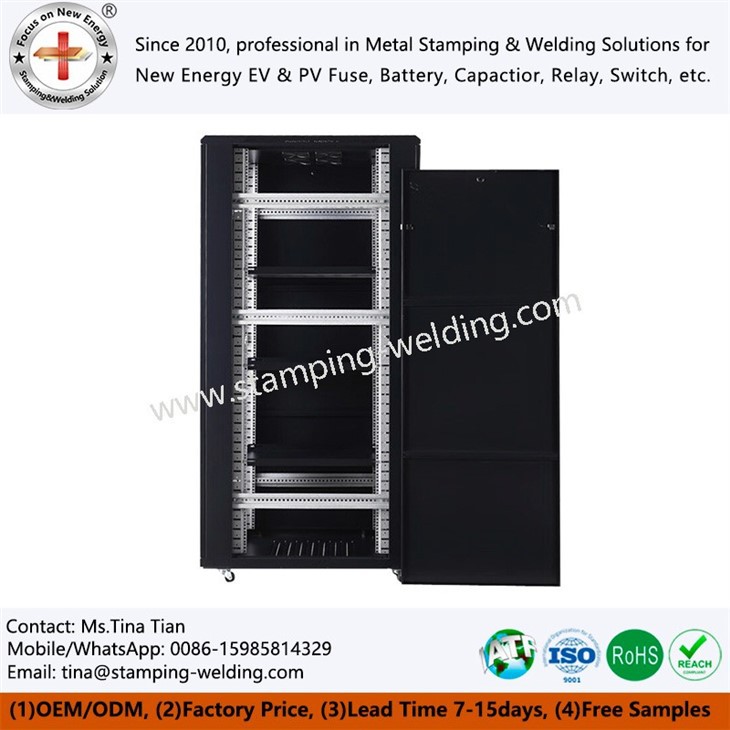

1. Serverkast





























































1.1 Materiaal en kenmerken
Materiaal: 1,5 mm hoge-kwaliteitkoud-gewalste stalen plaat(oppervlakte-elektrostatisch spuiten, corrosiebestendigheid totC5-niveau)
Structuur: modulair ontwerp, ondersteuning voor en achter/links en rechts expansiesplitsing, compatibel met 19-inch standaarduitrusting.
Warmteafvoer: dubbele ventilatorgroep aan de bovenkant + honingraatventilatiegaas, ondersteunt hot-swappable redundante voeding.



1.2 Technische parameters
Beschermingsniveau: IP55
Belasting-draagvermogen: statische belasting 1500 kg, dynamische belasting 800 kg
Werktemperatuur: -20 graden ~ 60 graden



1.3 Productieproces
(1) Snijden en vormen: volautomatische lasersnijmachine (nauwkeurigheid ± 0,1 mm) en CNC-buigmachine (herhalingspositioneringsnauwkeurigheid 0,02 mm) om de consistentie van de componenten te garanderen;
(2) Lasproces: robotargonbooglassen (lassterkte groter dan of gelijk aan 90% van het moedermateriaal), 100% penetrante foutdetectie;
(3) Oppervlaktebehandeling: 7 voor-behandelingsprocessen (ontvetten-wassen met water-beitsen-oppervlakteconditionering-fosfateren-passiveren-drogen) om de hechting van de coating te garanderen;
(4) Kwaliteitsinspectie van de assemblage: driedimensionale coördinatenmeetmachine op volledige-grootte (nauwkeurigheid 0,01 mm) + belastingstest (druktest 20% boven de ontwerpwaarde).

















































































1.4 Toepassingsscenario's
Supercomputing Center: ondersteunt aanpassing van 42U/48U hoge kasten, compatibel met gesloten warm- en koudkanaalsysteem;
Edge computing-knooppunt: een smalle en diepe kast van 600 mm is geschikt voor kleine computerruimtes en ondersteunt wandmontage-.
Noodherstel op financieel-niveau: ontwerp op 8- aardbevingsniveaus-, uitgerust met tweekanaals PDU (16A/32A optioneel) en een intelligente omgevingsbewakingsmodule;
5G-basisstation: IP55-beschermingsniveau, werking bij -40 graden ~70 graden bij brede temperaturen, ETSI EN 300 019-gecertificeerd.

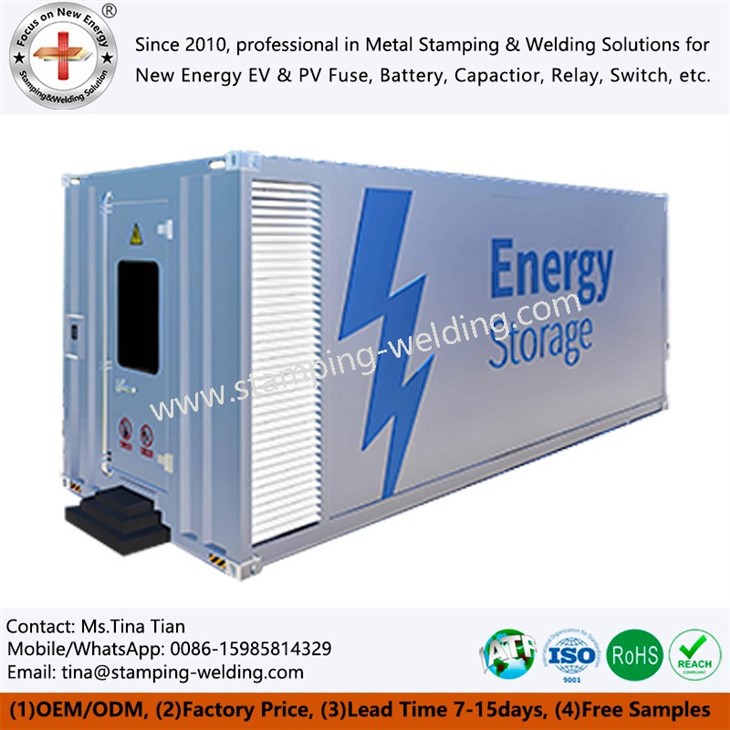

2. Energieopslagkast





























































2.1 Materiaal en kenmerken
Vuurvast ontwerp: dubbel-laags vlamvertragende stalen plaat (A-niveau brandveilig) + aerogel-isolatielaag, die voldoet aan de UL94 V-0-normen.
Batterijbeheer: geïntegreerd BMS-systeem, ondersteunt bewaking op afstand en foutwaarschuwing.
Schaalbaarheid: Ondersteunt meerdere kasten parallel, met flexibele capaciteitsconfiguratie van 100 kWh tot 10 MWh.



2.2 Technische parameters
Cyclusefficiëntie: groter dan of gelijk aan 95%
Beschermingsniveau: IP54 (buitentype kan IP65 bereiken)
Bedrijfsvochtigheid: 10%~95% niet-condenserend



Project	Parameter	Vergelijkingsvoordeel van concurrerende producten
Compatibiliteit met capaciteit	Modulaire uitbreiding van 50 kWh-3 MWh	Ondersteuning van multi-merk BMS-protocol
Cyclus leven	Groter dan of gelijk aan 6000 keer @80%	15% lager dempingspercentage
Energiedichtheid	160Wh/kg	20% hoger ruimtegebruik
Communicatie-interface	KAN/RS485/Ethernet	Ondersteuning van externe OTA-upgrade



2.3 Productieproces
Nauwkeurig vormen van plaatmetaal → Brandwerende coatingbehandeling → Explosie-veilige installatie van kabelkanalen → Foutopsporing van systeemverbindingen → Cyclustest bij hoge en lage- temperatuur.



2.4 Toepassingsscenario's en uitgebreide waarde
Uitgebreide bedrijfswaarde
Industriële en commerciële piek-dalarbitrage: via het intelligente EMS-systeem, jaarlijkse besparing op de elektriciteitsrekening
Garantie voor noodstroomvoorziening: milliseconden-niveauschakeling om te voldoen aan de 99,999% betrouwbaarheidseisen voor de stroomvoorziening van ziekenhuizen/datacentra;
Waardering van koolstofactiva: in lijn met IEC62933-certificering, waardoor klanten voordelen op het gebied van koolstofkrediet kunnen verkrijgen.

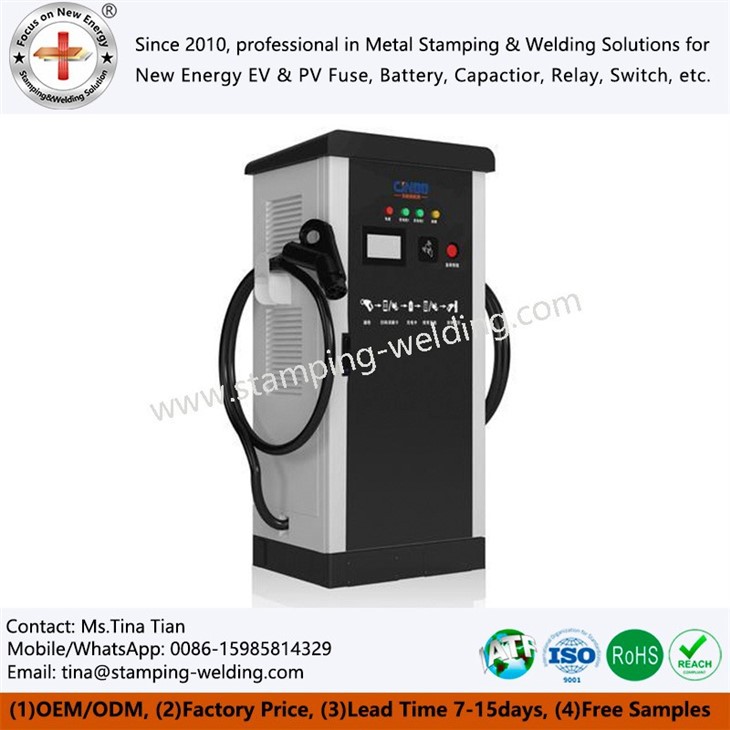

3. EV-oplaadkast





























































3.1 Materialen en kenmerken
Beschermend ontwerp: 2,0 mm aluminium zinkplaat (geen roest na 2000 uur zoutsproeitest), dubbele stof- en waterdichte certificering.
Koeloplossing: onafhankelijk luchtkanaal + vloeistofkoelingsmodule om volledige werking bij een hoge temperatuur van 45 graden te garanderen.
Menselijke-computerinteractie: 10- inch touchscreen van industriële kwaliteit, ondersteunt het scannen van codes/kaarten vegen/OTA-upgrade.



3.2 Technische parameters



Project	Parameterbereik
Ingangsspanning	AC 380 V ± 15% / DC 750 V
Uitgangsstroom	Maximaal 500A (versie met vloeistofkoeling)
Beschermingsniveau	IP55 (optionele IP65-aanpassing)
Materiaal kast	SGCC koud-gewalste staalplaat/304 roestvrij staal
Werktemperatuur	-35 graden ~+55 graad
Communicatie-interface	KAN/RS485/Ethernet
Uitgangsvermogen	60kW~480kW
Oplaadefficiëntie	Groter dan of gelijk aan 92%
Beschermingsniveau	IP65 (buitentype)

















































































3.3 Productieproces
Laseropening → Persen van afdichtingsstrip → Aarding van bliksembeveiliging → Integratie van laadmodule → Slagtest bij volledige belasting.



3.4 Toepassingsscenario's
Snelwegservicegebieden, commerciële complexen en laadstations voor bussen.
1. Snellaadstation voor snelwegen (hoge bescherming + anti-vibratie)
Oplossing: 304 roestvrijstalen kast + anti-seismische beugel (amplitude 2 mm bij 10-500 Hz), geslaagd voor de ISO 16750 trillingstest voor auto's

2. Urban snellaadstation (mooi + makkelijk te onderhouden)
Oplossing: verborgen opbergruimte voor oplaadpistool + zijdeurontwerp (90 graden platte opening, onderhoudsruimte groter dan of gelijk aan 800 mm)

3. Oude gemeenschapsrenovatie (lichtgewicht + klein volume)
Oplossing: frame van aluminiumlegering (30% lichter dan roestvrij staal) + wand-gemonteerd ontwerp (volume 0,8 m³, traditioneel 1,2 m³)
Waarde: bespaar 30% installatieruimte, geschikt voor 220V/380V dubbele stroomtoegang

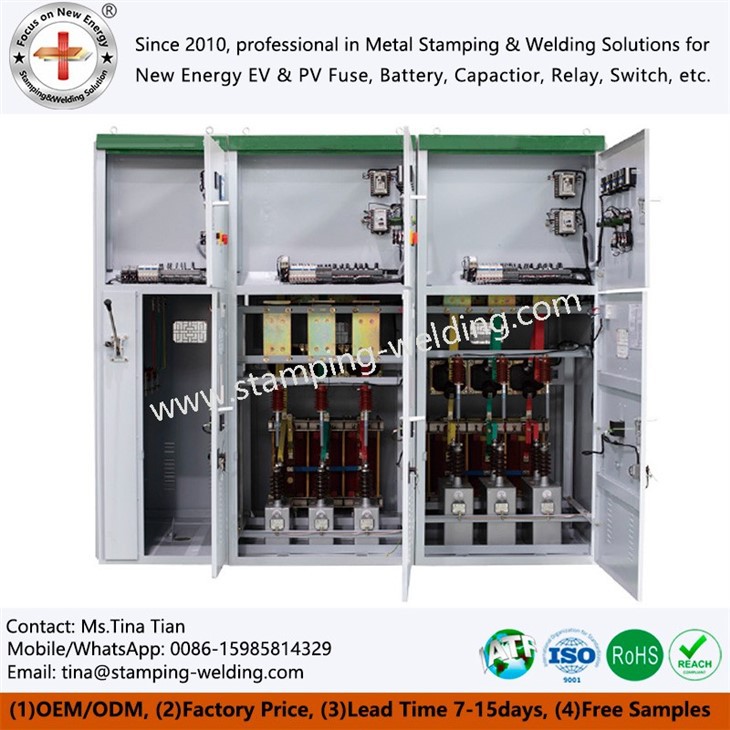

4. Elektrische kast





























































4.1 Materialen en kenmerken
Isolatieontwerp: scheidingswand van SMC-composietmateriaal (boogweerstand 15 kV), koperen railvertinningsbehandeling.
Intelligent: uitgerust met een slimme meter + draadloze communicatiemodule, realtime monitoring van energieverbruiksgegevens.
Maatwerk: ondersteunt diverse standaard kasttypes zoals GGD, MNS, GCK etc.



(1) GCK uittrekbare laagspanning-schakelapparatuur
Het basismateriaal is gemaakt van 1,5 mm hoge-koudgewalste staalplaat-van hoge kwaliteit (Baosteel SGCC-certificering), de behuizing van de kast is gegalvaniseerd en het corrosieweerstandsniveau bereikt de C4-norm
De interne stroomrail is gemaakt van elektrolytisch T2-koper (geleidbaarheid groter dan of gelijk aan 98%) en het contactoppervlak is verzilverd-geplateerd (dikte groter dan of gelijk aan 8 μm) om een ​​stabiele geleidbaarheid gedurende 30 jaar te garanderen
Uniek modulair ontwerp (modulaire eenheid 25 mm), ondersteunt flexibele uitbreiding en wordt standaard geleverd met IP40-beschermingsniveau (uitbreidbaar tot IP54)
Technische parameters:
Nominale werkspanning: AC 400V
Nominale isolatiespanning: AC 690V
Nominale stroom van horizontale rail: 6300A (piek bestand tegen 125kA/1s)

(2) KYN28-12 hoogspanningsmiddenkasten
Volledig geassembleerde structuur (geen lasvervorming), kerncomponenten maken gebruik van geïmporteerde gegoten stroomonderbrekers van epoxyhars (vervaardigd onder ABB-autorisatie)
Het overdrukkanaal voldoet aan de norm IEC 62271-200, boogtolerantie van 31,5 kA/1s
Vijf-beveiligingsmechanismen hebben de nationale typetest doorstaan ​​(rapportnummer: GZ-2023-HV-0178)

Technische parameters:
Nominale spanning: 12 kV
Nominale stroom: 4000A
Korte-houdstroom: 50 kA/4s


4.2 Technische parameters
Nominale spanning: AC 400V~35kV
Bestand tegen kortsluiting-: 65 kA/1s
Beschermingsniveau: IP30~IP54



4.3 Productieproces
CNC-verwerking van koperen rail → isolatiecoating van de rail → installatie van stroomonderbrekers → bestand tegen spanningstest (AC 4200V/1min).



4.4 Toepassingsscenario

Industrieel scenario: seismisch ontwerp (voldoet aan GB/T 13539.1-2018 trillingstest), geschikt voor omgevingen met hoge corrosie/hoge trillingen, zoals de chemische industrie en de metallurgie.
Civiele scenario's: ultra-dunne kast (dikte kleiner dan of gelijk aan 600 mm) + stil ontwerp (minder dan of gelijk aan 55 dB), geschikt voor commerciële complexen en datacenters.


Groepssterkte en servicenetwerk: een stabiele basis voor samenwerking



Dimensie	Kerninhoud	Klantwaarde
Groepsachtergrond	Geregistreerd kapitaal van 120 miljoen, 2 grote productiebases (Xiamen/Ningbo) Jaarlijkse totale productiecapaciteit van 8.000 ton, dubbele hoofdactiviteiten nieuwe energie/laag-elektriciteit op laagspanning (omzetverhouding 6:4)	Risicobestendigheid: stabiele kapitaalketen, zorgen-gratis levering van 100,000+ batchbestellingen Professionele focus: begrijp de normen voor de fotovoltaïsche/elektrische industrie (zoals IEC 62730)
Wereldwijde dienstverlening	4 grote regionale vestigingen (Europa/Midden-Oosten/Zuidoost-Azië/Noordoost-Azië) Het plaatselijke magazijn heeft 500+ modellen en een spoedlevering binnen 48 uur	Reactie zonder tijdsverschil: de after-salesservice arriveert binnen 2 uur ter plaatse, de onderhoudskosten worden met 60% verlaagd Gelokaliseerd vertrouwen: Spaans/Iraanse vestigingen bieden technische ondersteuning in de lokale taal Reactiesnelheid: Gratis monsters 1-2 dagen (conventioneel)
Reactiesnelheid	Gratis monsters 1-2 dagen (conventioneel) Nieuwe mal 20-30 dagen (inclusief schimmel, industrie 45 dagen)	Massaproductie 15-20 dagen (na betaling). Grijp de markt: de lanceringscyclus van nieuwe producten wordt met 50% verkort

Maatwerkproces (7 stappen van transparantie)
Klanten leveren tekeningen (PDF/CAD/3D) → Procesevaluatie van 48 uur (met offerte) → Voorbeeldbestelling + 50% matrijskosten → 20-30 dagen matrijsproductie → Gratis 1-20 monsters voor testen → 50% matrijskosten nadat de monsters zijn doorgegeven → Bulkbestelling + 30% vooruitbetaling → 15-20 dagen productie → 70% betaling na inspectie → Levering door aangewezen logistiek
