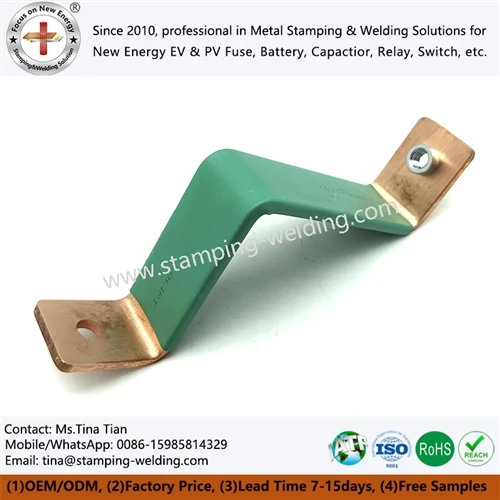

Hoog-flexibele koperen uitbreidingsconnectoren voor elektrolyzers en zwaar smelten

Een 5000A+ elektrolyserail kan niet worden behandeld als een stijve koperen geleider wanneer herhaalde thermische cycli de afstand tussen vaste aansluitingen veranderen. Een flexibele koperen uitzettingsvoeg opgebouwd uit dunne koperfolie absorbeert axiale beweging terwijl het stroompad met lage weerstand- behouden blijft; Moleculair diffusielassen kan koperfolies van 0,1 mm verbinden zonder soldeervloeimiddel of soldeer. Voor elektrolyzers met hoge stroomsterkte en zware smeltapparatuur is het ontwerpdoel niet alleen flexibiliteit, maar ook gecontroleerde weerstand, stroomdichtheid, temperatuurstijging, mechanische beweging en verbindingsintegriteit.





























































Het elektrische verlies van een verbinding met hoge-stroom is als volgt:

P = I²R

Bij 5000 A produceert zelfs een weerstand van 20 μΩ ongeveer 500 W warmte aan de aansluiting. Dit maakt millivolt-niveauspanningsval en micro-ohm-niveauweerstand relevante ontwerpvariabelen in plaats van secundaire inspectie-items.



5000A+ stroompaden en 100% IACS-kopergeleiding

Voor DC-elektrolysesystemen met hoge{0}}stroom wordt doorgaans koper gekozen omdat elektrisch koper met een hoge-zuiverheid een zeer hoge geleidbaarheid biedt en compacte stroompaden ondersteunt.



Parameter	Typische technische overweging
Huidige beoordeling	5000 A+ continu of toepassing-specifiek
Koper materiaal	C1100 / koper met hoge- geleidbaarheid
Geleidbaarheid	Tot ongeveer 100% IACS voor geschikt C1100-materiaal
Folie dikte	0,1 mm per folielaag
Gezamenlijke structuur	Meerdere parallelle koperfolies
Hoofdfunctie	Compensatie van thermische uitzetting en stroomoverdracht
Elektrisch verlies	Bepaald door weerstand, contactoppervlak en stroomverdeling
Inspectie	Controles van afmetingen, elektrische weerstand en lasintegriteit



Een foliestructuur met meerdere- lagen verdeelt de mechanische spanning over talloze dunne koperlagen. In plaats van een stijve koperen staaf te dwingen de thermische verplaatsing te absorberen, buigen de afzonderlijke folies onafhankelijk van elkaar.



Dit is met name relevant voor elektrolyzerstapels, gelijkrichteraansluitingen, DC-bussystemen en hoog{0}}ovenapparatuur waarbij de temperatuur van de geleider aanzienlijk kan veranderen tussen opstarten, stabiele werking en uitschakelen.



0,1 mm koperfolie en moleculair diffusielassen zonder flux

Een diffusiegelaste koperen shunt maakt gebruik van gestapelde koperfolies die met elkaar worden verbonden door gecontroleerde druk en thermische energie. Het doel is om een ​​metallurgische verbinding over het folie-grensvlak te creëren in plaats van te vertrouwen op een afzonderlijk soldeer- of hardsoldeerlegering.



Voor koperfolie van 0,1 mm wordt procesbeheersing belangrijk omdat de folie dun genoeg is om de oppervlakteconditie, vlakheid, drukverdeling en oxidatie te beïnvloeden om het gebonden grensvlak te beïnvloeden.



Bij een lasproces met gecontroleerde diffusie- wordt normaal gesproken rekening gehouden met:

Koperzuiverheid en elektrische geleidbaarheid
Foliedikte en laagaantal
Oppervlaktereinheid vóór het verbinden
Contactdruk over het volledige lijmgebied
Lastemperatuur en verblijftijd
Lokale vervorming van de foliestapel
Oxidevorming tijdens verwarming
Gebonden-continuïteit van het gebied
Elektrische weerstand na het lassen
Mechanische sterkte en vermoeiingsgedrag



De resulterende verbinding bevat geen conventionele soldeerlaag die een extra elektrische of thermische interface zou kunnen introduceren.



Voor toepassingen met hoge- stroom is het doel een brede metallurgische verbinding met een consistente stroomoverdracht over het ontworpen overlapgebied.

















































































IEC 60269 en IATF 16949-Gebaseerde procescontrole voor verbindingen met hoge stroomsterkte



De productieroute moet materiaalcontrole, vorming, verbinding en eindinspectie scheiden. Voor industriële kopers moet het relevante kwaliteitsbewijs worden gekoppeld aan de daadwerkelijke toepassings- en tekeningvereisten in plaats van aan een generiek materiaalcertificaat.



Typische bedieningselementen zijn onder meer:

Materiaalverificatie - koperkwaliteit, dikte en geleidbaarheid.
Folievoorbereiding - maatnauwkeurigheid, oppervlakteconditie en netheid.
Stapelcontrole - aantal folies, oriëntatie en ontworpen overlap.
Diffusielassen - druk-, temperatuur- en cycluscontrole.
Vormen van - uiteindelijke uitzettingslengte, breedte, gatpositie en eindgeometrie.
Elektrische inspectie - weerstands- of spanningsval-meting.
Mechanische inspectie - lasintegriteit en dimensionale verificatie.
Laatste QA - CMM-inspectie, visuele inspectie en klant-specifieke PPAP-documentatie.



Voor kwaliteitssystemen die zijn afgeleid van de automobielsector- kunnen IATF 16949-procesdiscipline en PPAP Level 3-documentatie worden toegepast wanneer dit door de klant wordt gespecificeerd. Voor industriële elektrolyseprojecten moet het inspectieplan in plaats daarvan worden afgestemd op de goedgekeurde tekening, technische specificatie en toepasselijke elektrische normen.



Vraag een gratis DFM-evaluatie en offerte aan





Een stijve koperen staaf heeft een gedefinieerde thermische uitzettingscoëfficiënt. Wanneer de twee bevestigingspunten mechanisch worden beperkt, veroorzaakt temperatuurverandering verplaatsing en spanning in plaats van vrije beweging.



Voor een geleider met lengte L is de geschatte thermische uitzetting:

ΔL = × L × ΔT

waar:



ΔL=thermische verplaatsing
= thermische uitzettingscoëfficiënt
L=oorspronkelijke geleiderlengte
ΔT=temperatuurverandering



Voor koper bedraagt ​​de coëfficiënt ongeveer 16–17 × 10⁻⁶/K, afhankelijk van het materiaal en het temperatuurbereik.

Een koperen geleider van 500 mm die wordt blootgesteld aan een temperatuurstijging van 100 K kan bijvoorbeeld ongeveer het volgende ervaren:

ΔL ≈ 0,82 mm

Een starre verbinding moet deze beweging door de omringende structuur, montagegaten, terminalvervorming of geleiderspanning opvangen. Een flexibele koperen uitzettingsvoeg integreert in plaats daarvan mechanische flexibiliteit rechtstreeks in de elektrische verbinding.



16–17 × 10⁻⁶/K Koperexpansie en thermische-cycluscompensatie

Het flexibele gedeelte is doorgaans ontworpen als een stapel dunne koperfolies in plaats van een enkele dikke koperen plaat.



Bouw	Mechanisch gedrag	Elektrisch pad	Typische toepassingsoverweging
Stijve C1100-koperstaaf	Lage flexibiliteit	Directe geleider	Vaste geometrie
Gelamineerde stapel koperfolie	Hoge axiale flexibiliteit	Parallelle foliepaden	Thermische beweging
Gevlochten koperen connector	Hoge flexibiliteit	Meerdere strengen	Dynamische beweging
Diffusie-gelaste koperen shunt	Flexibel foliegedeelte met gelijmde aansluitingen	Metallurgische verbinding met groot-oppervlak	Gelijkstroomsystemen met hoge-stroom



De foliestapel maakt buigen en axiale beweging mogelijk zonder dat de gehele terminalstructuur hoeft te vervormen.

Voor een electrolyzer-rail moet de uitzettingsvoeg daarom worden gespecificeerd op een waarde die groter is dan de nominale stroomsterkte. De technische tekening moet het volgende definiëren:

Continue stroom
Piekstroom
Omgevingstemperatuur
Geleider temperatuur
Verwachte thermische cyclus
Maximale beweging
Minimale buigradius
Terminal-gatgeometrie
Montage richting
Beschikbare installatie-envelop
Vereiste elektrische weerstand of spanningsval

5000A+ stroomdichtheid en warmteafvoer

Bij 5000 A hangt de stroomverdeling over een flexibele connector af van de effectieve geleidende doorsnede- en de interfacegeometrie.

Door het aantal koperfolielagen te vergroten, wordt het beschikbare geleidende oppervlak vergroot. Het simpelweg toevoegen van folie garandeert echter geen uniforme stroomverdeling.

Vooral de terminale transitie is belangrijk. Als stroom via een smal gebied een foliestapel binnenkomt, kan de lokale stroomdichtheid nabij het overgangsgebied toenemen.

Om deze reden moeten de breedte van het aansluitpunt, de overlap van de folie, het lasgebied en de -geometrie van het montagegat samen worden geëvalueerd.



Bij een praktische ontwerpbeoordeling moet het volgende worden onderzocht:

Stroom → terminal → verbonden zone → foliestapel → verbonden zone → terminal

in plaats van de foliesectie afzonderlijk te beoordelen.



20μΩ weerstand en I²R-verlies bij 5000A

Het effect van gewrichtsweerstand wordt significant bij hoge stroomsterkte.



Gezamenlijke weerstand	Spanningsval bij 5000A	Vermogensverlies bij 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Deze waarden laten zien waarom contactweerstand en lasweerstand moeten worden opgenomen in het ontwerpverificatieplan.



Een reductie van 20 μΩ naar 10 μΩ vermindert niet alleen de gemeten spanningsval met 50 mV. Bij 5000 A vermindert het ook het theoretische weerstandsverlies met ongeveer 250 W bij die aansluiting.



De werkelijke veldprestaties zijn ook afhankelijk van de geleidertemperatuur, contactdruk, oppervlakteconditie, stroomgolfvorm en installatiegeometrie.



Download de railontwerpspecificatie







Dunne koperfoliesamenstellen vereisen andere maatvoeringen dan conventionele machinaal bewerkte koperen staven.



De kritische afmetingen zijn niet beperkt tot de totale lengte en breedte. Voor een expansieconnector zijn de foliedikte, stapelhoogte, vlakheid van de aansluiting, gatpositie, lasbreedte en vrije-lengtegeometrie allemaal van invloed op de installatie en de elektrische prestaties.



±0,01 mm CMM-inspectie voor koperen aansluitingen

Voor precisieterminalcomponenten kunnen geselecteerde afmetingen worden geregeld tot ±0,01 mm waar vereist door de goedgekeurde teken- en productiecapaciteit.

CMM-inspectie kan verifiëren:

Positie van montage-gat
Terminalbreedte
Totale lengte
Parallellisme
Vlakheid
Afstand van gat-tot-rand
Gelaste terminalgeometrie
Gevormd profiel



De inspectiestrategie moet onderscheid maken tussen afmetingen die van invloed zijn op de elektrische installatie en afmetingen die de mechanische speling beïnvloeden.



Een tolerantie voor de positie van een montage-gat kan bijvoorbeeld rechtstreeks van invloed zijn op de uitlijning van het samenstel, terwijl een folievrije-lengteafmeting de beschikbare thermische beweging beïnvloedt.



C1100 koper en C2680 messing: materiaalselectie bij 100% IACS

Koper en messing mogen niet worden behandeld als verwisselbare aansluitmaterialen.


Eigendom	C1100 Zuiver koper	C2680 Messing
Elektrische geleidbaarheid	Hoog; geschikte cijfers kunnen 100% IACS benaderen	Lager dan C1100
Belangrijkste voordeel	Lage elektrische weerstand	Hogere mechanische sterkte en vormgedrag
Hoge-stroomgeleider	Voorkeur	Applicatie-afhankelijk
Thermische geleidbaarheid	Hoog	Lager
Typisch gebruik	Busbars, folies, shunts	Terminals, structurele elektrische onderdelen
Hoog-stroomverlies	Lager voor gelijkwaardige geometrie	Hoger voor gelijkwaardige geometrie
Stuurprogramma voor materiaalkeuze	Elektrische prestaties	Mechanische/vormvereisten



Voor een stroompad van meer dan 5000 A is C1100 over het algemeen het uitgangsmateriaal wanneer elektrische geleidbaarheid het ontwerp domineert. Messing kan worden overwogen wanneer eindstijfheid, slijtvastheid of vormvereisten het gebruik ervan rechtvaardigen.



De uiteindelijke selectie moet gebaseerd zijn op de elektrische, mechanische en omgevingsvereisten van de klant.



15 kV/mm diëlektrische vereisten voor geïsoleerde hoogstroom-assemblages

Als de flexibele koperen connector in een geïsoleerde behuizing wordt geïnstalleerd, moet de isolatie afzonderlijk van de koperen geleider worden beoordeeld.

Mogelijke isolatiesystemen zijn onder meer:

Epoxy poedercoating
Gelamineerde polymeerisolatie
PET-folie
Polyimidefilm
PVC of andere toepassing-specifieke isolatiematerialen



De relevante diëlektrische specificatie moet worden vermeld als testvereiste en niet alleen op basis van de materiaalnaam.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, samen met isolatiedikte, kruipafstand, speling en veroudering door omgevingsfactoren.



Voor hoog-elektrolyzerapparatuur moet bij de diëlektrische kwalificatie rekening worden gehouden met de volledige assemblage-en niet alleen met het coatingmateriaal-.







Elektrolyzergelijkrichters, waterstofproductiesystemen en zware smeltapparatuur delen zelden identieke busbar-omhulsels. Een flexibele connector kan daarom offset-terminals, ongelijke terminalbreedtes, getrapte foliestapels, schuine montageoppervlakken of asymmetrische expansiesecties vereisen.



Het engineeringproces moet beginnen met het tekenen en installeren van de klant, in plaats van de toepassing in een standaard connectorgeometrie te dwingen.



5000A+ DFM-recensie voor offset- en asymmetrische koperen shunts

Bij een DFM-beoordeling moet het volgende worden onderzocht:

Huidige-invoerrichting
Terminalcontactgebied
Gatdiameter en positionele tolerantie
Folie-aantal lagen
Folie breedte
Flexibele vrije lengte
Vereiste beweging
Buig richting
Terminal-offset
Afmetingen van gelaste-oppervlakken
Installatievrijheid

Een asymmetrisch ontwerp kan elektrisch acceptabel zijn en tegelijkertijd overmatige mechanische spanning veroorzaken als de neutrale bewegingsas slecht is gepositioneerd.

Om die reden moeten mechanische verplaatsingen en elektrische stroomverdeling samen worden beoordeeld.



In-matrijzenklinken en ±0,01 mm terminalpositiecontrole

Waar koperen aansluitingen metalen hulpcomponenten bevatten, kan het -stansen, stansen of secundair vormen in het productietraject worden geïntegreerd.

Typische procescontroles zijn onder meer:

Progressief stempelen of blanking
Burr-hoogteregeling
Vormen
In-het klinken waar van toepassing
Voorbereiding van koperfolie
Diffusielassen
Terminalvorming
Oppervlaktebehandeling of isolatie
CMM-inspectie
Elektrische en mechanische verificatie

Voor met precisie gestempelde componenten moet de slijtage van het gereedschap worden gecontroleerd aan de hand van kritische afmetingen, in plaats van alleen te vertrouwen op een nominale levensduur van de matrijs-.



PPAP Level 3 en IATF 16949 Documentatie voor volumeproductie

Voor projecten in de automobiel- of automobielsector- kan de PPAP-documentatie het volgende omvatten:

Ontwerprecords
Documentatie van technische wijzigingen
Processtroomdiagram
PFMEA
Controleplan
Meetsysteemanalyse
Dimensionale resultaten
Materiaal- en prestatietestresultaten
Initiële processtudies
Proefproductieonderdelen
Uiterlijkgoedkeuring indien van toepassing
Bevel tot deelinzending

PPAP Niveau 3 wordt vaak gebruikt wanneer de klant een volledig indieningspakket aanvraagt.

Voor industriële elektrolyse- en smelttoepassingen kan de documentatie worden aangepast aan de kwaliteitsovereenkomst van de klant, in plaats van automatisch een PPAP-structuur voor de automobielsector toe te passen.



Vraag een gratis DFM-evaluatie en offerte aan





Dilatatievoegen met hoge- stroom moeten worden gevalideerd op basis van de daadwerkelijke elektrische en mechanische faalwijzen van de toepassing.

Het inspectieplan moet zowel het kopermateriaal als de voltooide connector omvatten.



5000A+ elektrische weerstand en temperatuur-Stijgvalidatie

Een productievalidatieprogramma kan het volgende omvatten:



Test	Technisch doel
DC-weerstand	Controleer de weerstand van de geleider en de verbinding
Meting van spanningsval-	Kwantificeer elektrisch verlies onder gespecificeerde stroom
Temperatuur-stijgingstest	Evalueer de thermische prestaties
Thermisch fietsen	Controleer mechanische compensatie
Inspectie van de lasintegriteit	Controleer de continuïteit van het verbonden-gebied
Dimensionale inspectie	Bevestig naleving van de tekening
CMM-meting	Controleer kritische geometrie
Isolatieweerstand	Controleer de elektrische isolatie
Diëlektrische weerstand	Isolatiesysteem verifiëren
Milieutesten	Evalueer gespecificeerde bedrijfsomstandigheden



De exacte stroom, testduur en acceptatielimieten moeten worden vastgesteld op basis van de productspecificatie.



5000 A continue stroom en thermische-cyclustests

Voor een uitbreidingsconnector met hoge-stroom is een nuttige validatievolgorde:

Initiële weerstand → gecontroleerde stroombelasting → temperatuurstabilisatie → uitschakeling → koeling → thermische cyclus → eindweerstand

De vergelijking tussen de initiële weerstand en de weerstand na- kan degradatie aan het licht brengen die een eendimensionale inspectie niet kan detecteren.

Een connector die qua afmetingen acceptabel blijft, maar een toenemende interfaceweerstand ontwikkelt, kan nog steeds een thermisch storingspunt worden tijdens langdurig gebruik-.


EN 45545 en UL 94 V-0 voor isolatieselectie

Voor apparatuur die is geïnstalleerd in transport- of gesloten elektrische systemen kunnen de isolatievereisten specifieke normen voor vlamvertraging of rook/toxiciteit met zich meebrengen.

Afhankelijk van de uiteindelijke toepassing kunnen specificaties verwijzen naar:

UL 94 V-0
EN 45545
Diëlektricum is bestand tegen eisen
Isolatieweerstand
Kruip en speling
Temperatuur klasse
Chemische resistentie
Milieuveroudering

Deze normen moeten worden toegewezen op basis van de apparatuurcategorie en de bestemmingsmarkt. Een materiaalcertificaat alleen garandeert niet dat het voltooide samenstel voldoet.





De juiste constructie is afhankelijk van stroom, beweging, temperatuur, installatiegeometrie en validatie-eisen.



Vereiste	Aanbevolen technische richting
5000A+ continu gelijkstroom	Meer-laags C1100-koperfolie
Hoge thermische beweging	Langere flexibele vrije sectie
Beperkte installatieruimte	Compacte meer-laagse foliegeometrie
Lage elektrische weerstand	Hoge-geleidbaarheid van koper en groot lijmoppervlak
Herhaalde thermische cycli	Flexibele foliestapel met gecontroleerde beweging
Verspringende bevestigingspunten	Gevormde/asymmetrische terminalgeometrie
Hoogspanningsbehuizing-	Gedefinieerde isolatie, kruip en speling
Kwaliteitssysteem voor de automobielsector	IATF 16949 / PPAP niveau 3 zoals gespecificeerd
Precisie terminalgeometrie	CMM-inspectie
Flux-vrije koperverbinding	Moleculair diffusielassen
Bescherming tegen corrosie	Toepassing-specifieke oppervlaktebehandeling
Hoge mechanische belasting	Terminalgeometrie en optimalisatie van het lasgebied



De flexibele koperen compensator moet daarom worden gespecificeerd als een compleet elektro-mechanisch onderdeel, en niet eenvoudigweg als een stuk flexibel koper.





Voor een nauwkeurige DFM-beoordeling moet het aankooppakket het volgende bevatten:



Nominale continue stroom
Maximale bedrijfsstroom
DC- of AC-toepassing
Bedrijfsspanning
Omgevingstemperatuur
Maximale geleidertemperatuur
Thermisch-cyclusbereik
Vereiste beweging
Connectorvrije lengte
Afmetingen van de terminals
Gatenpatroon
Koperkwaliteit
Folie dikte
Isolatievereiste
Oppervlaktebehandeling-vereiste
Doelwit voor elektrische weerstand
Temperatuur-stijgingslimiet
Hoeveelheid en jaarlijkse vraag
Vereiste keuringsnorm
PPAP-vereiste
Verpakkingsvereisten



Voor een eerste beoordeling van de maakbaarheid is een tekening, STEP-bestand of 2D-maattekening voldoende.



Voor toepassingen boven 5000 A moet de connector worden geëvalueerd als onderdeel van het volledige stroompad. Railgeometrie, terminalinterfaces, montagemateriaal en koelingsomstandigheden kunnen de gemeten weerstand en temperatuurstijging aanzienlijk veranderen.





Welke informatie is vereist om een ​​5000A+ flexibele koperen dilatatievoeg aan te vragen?

Geef de nominale stroom, spanning, koperkwaliteit, foliedikte, aansluitafmetingen, montage-gatenpatroon, thermische beweging, temperatuurbereik, isolatievereisten en jaarlijkse hoeveelheid op. Een 2D-tekening of STEP-bestand maakt een nauwkeurigere DFM-beoordeling mogelijk.



Kan 0,1 mmkoperfolie wordt diffusiegelastzonder soldeer of soldeervloeimiddel?

Ja. Gestapelde koperfolies van 0,1 mm kunnen worden samengevoegd met behulp van gecontroleerd moleculair diffusielassen. Het proces maakt gebruik van druk en thermische energie om een ​​metallurgische verbinding te vormen zonder een conventionele soldeer- of vloeimiddellaag.



Kunnen op maat-gevormde koperen dilatatievoegen worden geleverd met PPAP Level 3?

Ja. Indien de klant dit wenst, kan de productie worden georganiseerd rond PPAP Level 3-documentatie, inclusief maatresultaten, materiaalregistraties, processtroom, PFMEA, controleplan en prestatievalidatiegegevens.
