Een gedetailleerde uitleg van de structuur, classificatie en toepassing van elektrische kasten

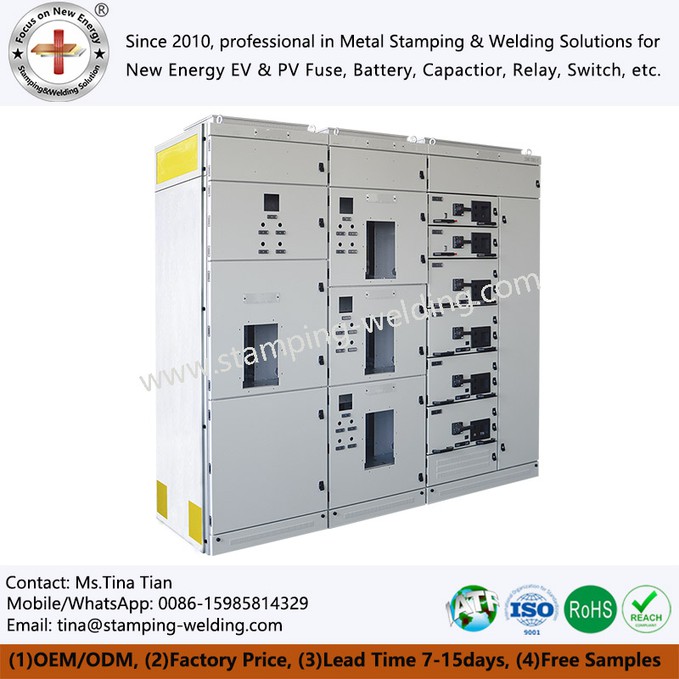

In moderne industriële en intelligente productiesystemen is de elektrische schakelkast (ECC) een kerncomponent van het besturings- en stroomdistributiesysteem. Het vervult niet alleen meerdere functies, waaronder stroomverdeling, apparatuurbesturing en signaalbescherming, maar dient ook als kritische infrastructuur voor de veilige werking van fabrieksautomatisering en energiesystemen.









Een schakelkast, ook wel verdeelkast of schakelkast genoemd (zoals een PLC-schakelkast of industriële schakelkast), is een complete set apparatuur die wordt gebruikt voor stroomverdeling, besturing en bescherming. Het integreert verschillende elektrische componenten in een enkele metalen behuizing, waardoor gecentraliseerde controle en veilig beheer van energiesystemen mogelijk is.



In complexe industriële toepassingen, zoals geautomatiseerde productielijnen, verkeerssignaalsystemen, energiecontrolekamers en datacommunicatiecentra, omvat gemeenschappelijke apparatuur ook:



Motorbesturingskast

PLC-kast

Verkeerscontrolekabinet

Klimaatgestuurd kabinet

Schakelkastairconditioner



Deze apparaten zorgen voor een stabiele werking van het systeem en een hoge betrouwbaarheid door nauwkeurige temperatuur- en vochtigheidsregeling en elektrische beveiliging.



Elektrische kasten hebben twee basisfuncties:

Stroomdistributie en -controle-het distribueren van elektrische energie naar verschillende laadeenheden en het controleren van hun werking.

Bescherming en monitoring-het snel afsluiten van de stroom in het geval van abnormale omstandigheden zoals kortsluiting, overbelasting of lekkage, waardoor de veiligheid van het systeem en het personeel wordt gewaarborgd.





Schakelkasten kunnen worden onderverdeeld in verschillende typen op basis van hun functies en toepassingsomgevingen:

Stroomverdeelkasten



Ze worden gebruikt voor het besturen van stroomapparatuur in fabrieken en werkplaatsen en dienen als stroomdistributiecentrum van het stroomvoorzieningssysteem. Vaak gebruikt met een droge kast met temperatuurregeling om een ​​stabiele werking in vochtige omgevingen of omgevingen met hoge- temperaturen te garanderen.



Een motorbesturingskast (MCC) is primair verantwoordelijk voor de gecentraliseerde besturing van meerdere motoren en is geschikt voor productielijnen met geconcentreerde belastingen en talrijke circuits.



Hoog-spannings- en laag-schakelapparatuur bestaat uit een railcompartiment, een stroomonderbrekercompartiment, een secundair regelcompartiment en een voedingscompartiment. Hoog-spannings- en laag-modellen met lage spanning worden onderscheiden op basis van inkomende en uitgaande lijnspanningsniveaus. De belangrijkste functies zijn onder meer inkomende en uitgaande lijnen, interconnectie, meting en compensatie.



Een PLC-schakelkast (PLC-schakelkast) is de kerneenheid van het automatiseringssysteem, verantwoordelijk voor het ontvangen van sensorsignalen en het aansturen van actuatoren. Het is vaak uitgerust met een AC-unit (CPAC) op het bedieningspaneel of een airconditioning in de schakelkast (CCAC) om een ​​constante bedrijfstemperatuur te handhaven en oververhitting van componenten te voorkomen.



Industriële elektrische kasten
Ze worden veel gebruikt in de machinebouw, energiebeheer, chemische automatisering en andere gebieden en hebben een hoog-veiligheidsontwerp en een twee- vergrendelingssysteem. Ze kunnen worden gecombineerd met een elektrische kastsleutel of een universele kastsleutel om veilig onderhoud te garanderen.



Klimaatgestuurde netwerkkasten
Ze worden vaak gebruikt in datacentra, communicatieruimtes en gebieden met hoge{0}}precieze apparatuur. Ze zorgen voor een constante omgeving via ingebouwde-systemen voor temperatuur- en vochtigheidsbeheer, waardoor apparatuurstoringen als gevolg van vocht of hitte worden voorkomen.



Verkeerscontrolekasten
Ze worden voornamelijk gebruikt in stedelijke signaalcontrole, intelligente transportsystemen en wegbewakingsapparatuur en bieden waterdichte, stofdichte en schokbestendige eigenschappen, waardoor ze geschikt zijn voor complexe buitenomgevingen.



Toegangscontrolekasten
Ze worden gebruikt in beveiligingsbeheersystemen en bieden gecentraliseerde controle over toegangscontroleapparatuur, stroomvoorziening, netwerk en signalering. Ze worden veel gebruikt in industrieparken, openbaar vervoer en beveiligingsfaciliteiten.









Busbar-systeem
Deze is verantwoordelijk voor het geleiden en distribueren van de hoofdstroom en is doorgaans gemaakt van koper of aluminium, waardoor een lage impedantie en een hoge stroom-capaciteit worden gegarandeerd.



Verdeelkast met vast paneel
Dit heeft een eenvoudige structuur en wordt vaak gebruikt in toepassingen voor continue stroomvoorziening met lagere veiligheidseisen, zoals onderstations of gelokaliseerde stroomvoorzieningscontrole in industriële installaties.



Lade-Type verdeelkast
Met een hoge mate van modulariteit kan elke functionele eenheid onafhankelijk worden verwijderd en vervangen, waardoor een hoge betrouwbaarheid en uitwisselbaarheid wordt geboden, waardoor deze geschikt is voor industriële productielocaties met hoge eisen aan de stroomcontinuïteit.



Stroom- en verlichtingsdistributiekast
Het is een gesloten structuur en wordt gebruikt voor fabrieksverlichting en algemene controle van de stroomverdeling. Sommige modellen zijn voorzien van een geïntegreerd klimaatbeheersingssysteem (CCC) om degradatie van elektrische componenten als gevolg van veranderingen in de omgeving te voorkomen.



Ontwerp van aardingssysteem
Inclusief railaarding, aarding van de voeding, aarding van de omvormer en aarding van het besturingssysteem om een ​​veilige werking van de gehele kast te garanderen.





In moderne gebouwen en industriële projecten worden verdeelkasten doorgaans via een hoofdstroomonderbreker op stroomafwaartse circuits aangesloten. Verbindingen tussen verschillende circuits moeten de standaardrichtlijnen voor draaddoorsnede- volgen:



Voor de bedrading van 1P-stroomonderbrekers kan draad van 16 mm² worden gebruikt.

Voor 2P-bedrading wordt doorgaans draad van 10 mm² of groter gebruikt.

Zorg bij het bedraden voor de juiste uitlijning van de L- en N-polen en voor aardingsbescherming.



Ook voor industriële schakelkasten en PLC-kasten is gescheiden signaal- en stroombedrading essentieel om elektromagnetische interferentie te voorkomen.

Zorg bij toepassingen die een constante temperatuur- en vochtbestendigheid vereisen, zoals droge kasten met temperatuurregeling of klimaatgestuurde netwerkkasten- voor voldoende luchtcirculatie en onderhoud het koelsysteem regelmatig.





Met de vooruitgang van industriële automatisering en slimme fabrieken evolueren elektrische kasten naar intelligentie, modulariteit en aanpassingsvermogen aan de omgeving. Toekomstige industriële elektriciteitskasten zullen monitoring op afstand, energiebeheer en milieucontrole combineren om de volgende doelen te bereiken:



Hogere systeemintegratie en ruimtegebruik;

Nauwkeurige temperatuur- en vochtigheidsregeling en energie-besparende werking;

Modulair onderhoud en snel vervangingsontwerp;

Compatibiliteit met meerdere soorten elektrische kastsleutels en universele kastsleutelsystemen voor uniform beheer.



Op het gebied van intelligent transport en slimme steden zullen verkeerscontrolekasten en toegangscontrolekasten ook kerninfrastructuur worden, die de digitale upgrade van de stedelijke infrastructuur zal aandrijven.





De elektrische kast (schakelkast) is het ‘brein’ van industriële stroom- en automatiseringssystemen, waarin meerdere functies zijn geïntegreerd, waaronder stroomverdeling, besturing, bescherming, communicatie en milieubeheer. Of het nu gaat om eenPLC-schakelkastvoor fabrieksautomatisering of een klimaat-kast of verkeerskast voor transport- en communicatiesystemen hebben het structurele ontwerp en de intelligente besturingsmogelijkheden een directe invloed op de veiligheid en efficiëntie van de werking van de apparatuur. Met de vooruitgang van klimaatbeheersing en technologieën voor bediening en onderhoud op afstand zullen toekomstige elektriciteitskasten nog intelligenter, efficiënter en betrouwbaarder worden.
