Analyse van stroomrails in hoogspanningssystemen voor nieuwe energievoertuigen

In de sector van nieuwe energievoertuigen zijn rails essentiële componenten in hoog-spannings- en hoog-stroomtransmissiesystemen. Vergeleken met traditionele voertuigen op brandstof-werken nieuwe energievoertuigen op hogere spanningen en hebben ze een grotere vermogensdichtheid, waardoor er hogere eisen worden gesteld aan de stroomrails op het gebied van stroomverdeling, thermisch beheer en elektromagnetische compatibiliteit.



In dit artikel worden de railtypes, voordelen, productie- en ontwerpbelangrijkste punten systematisch uitgelegd vanuit een sectorperspectief. Veel voorkomende technische termen (zoals gelamineerde koperen rails, gelamineerde koperen rails en gelamineerde koperen rails) zijn overal in het artikel opgenomen ter referentie door zowel technische ontwerpers als inkoopprofessionals.









Rails kunnen worden gecategoriseerd op materiaal: koper en aluminium. Op basis van flexibiliteit kunnen ze worden onderverdeeld in starre en flexibele rails. Stijve rails zijn doorgaans voorzien van massieve geleiders in rechthoekige of afgeschuinde rechthoekige vormen en zijn geschikt voor toepassingen waarbij de ruimte beperkt is en een zekere mate van stijfheid vereist is.

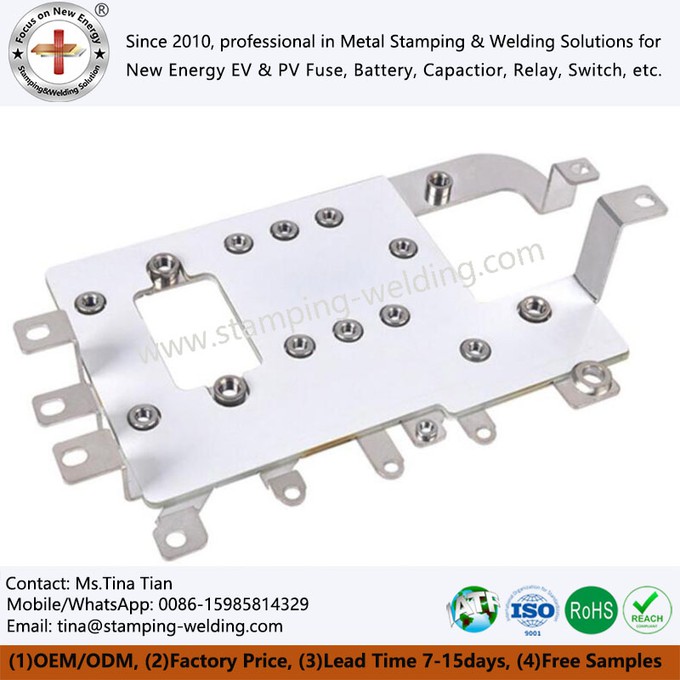

Flexibele rails worden geconstrueerd door meerdere lagen dunne, platte koperplaten te stapelen en deze te bedekken met isolatiemateriaal, wat verbeterde flexibiliteit en spanningsverlichting biedt. Gelamineerde rails (ook wel gelamineerde rails genoemd) bereiken integratie met een hoge- dichtheid dankzij meerdere lagen geleiders en isolatie. Veel voorkomende vormen zijn gelamineerde koperen rails, gelamineerde koperen staven en gelamineerde flexibele rails.





Compacte structuur en hoog ruimtegebruik:Gelamineerde rails vervangen talrijke kabels of dikke koperen staven met meerdere lagen, waardoor aanzienlijk ruimte wordt bespaard en de montage wordt vereenvoudigd.



Lage impedantie en uitstekende warmteafvoer:Korte, grote-dwars- geleiderpaden verminderen de contactweerstand en lijnverliezen, waardoor de algehele temperatuurstijging wordt verminderd en de systeembetrouwbaarheid wordt verbeterd.



Lage inductie, hoge capaciteit:De lay-out van meerdere lagen dicht bij elkaar geplaatste geleiders onderdrukt effectief de lusinductie, vermindert spanningspieken en beschermt stroomapparaten (zoals IGBT's en SiC).



Eenvoudige geautomatiseerde assemblage en integratie met PCB's en andere modules:Het gestandaardiseerde modulaire ontwerp maakt een snelle automatisering van de montage en de productielijn mogelijk.



Elektromagnetische compatibiliteit en afscherming:Het meer-laagontwerp biedt gedeeltelijke EMI-afscherming, waardoor systeeminterferentie wordt verminderd.





Batterijsystemen:Bij de stroomdistributie en de hoog{0}}stroomdistributie op cel-, module- en pakketniveau wordt vaak gebruik gemaakt van stijve of gelamineerde rails om te voldoen aan de vereisten voor hoge stroomsterkte en lage spanningsval.



Motoraandrijvingen en vermogenselektronica:Om te voldoen aan hoog-omschakelingen en snelle stroomomschakelingen, wordt de gelamineerde verzamelrail voor vermogenselektronica vaak gebruikt om de lusinductie te verminderen en de thermische prestaties te verbeteren.



Communicatie- en datacentra:In scenario's met een hoge{0}} stroomvoorziening kan de gelamineerde busbar voor telecom worden gebruikt om een ​​modulaire stroomverdeling te realiseren en de warmteafvoer te optimaliseren.



Aangepaste oplossingen:Op maat gemaakte oplossingen voor specifieke klanten of industrieën (bijvoorbeeld benoemde toepassingsscenario's of referentiegevallen zoals de gelamineerde BusBar voor Mersen) demonstreren het aanpassingsvermogen van gelamineerde busbars in diverse toeleveringsketens.

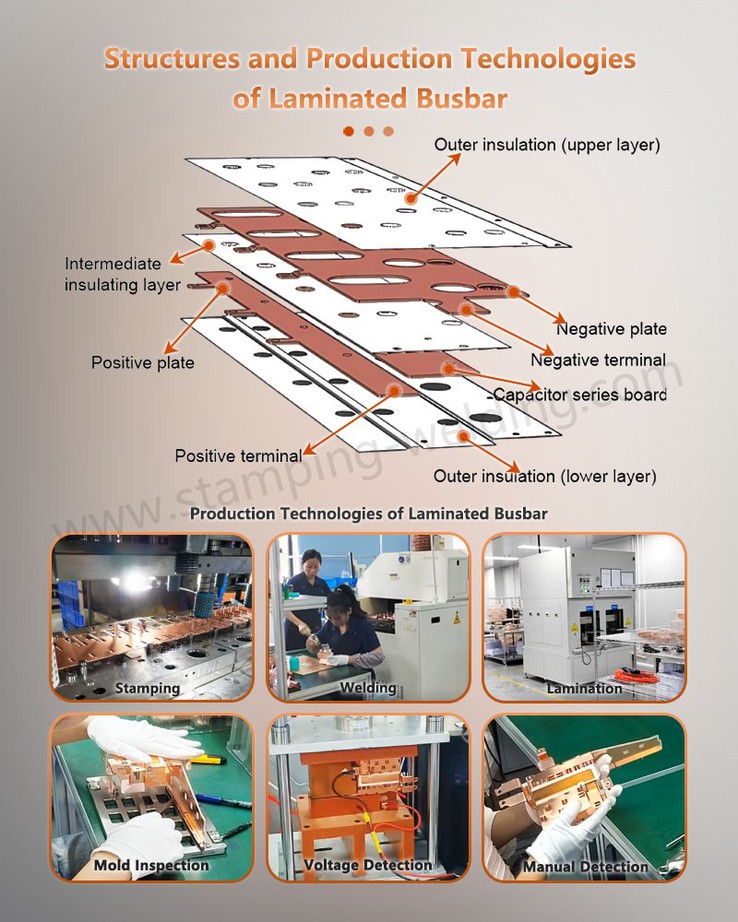

Het typische productieproces van busbars omvat: Materiaalkeuze → Snijden → Oppervlaktevoorbehandeling (bijv. beitsen en reinigen) → Snijden/ponsen → Lamineren/uitlijnen → Isolatiecoating of spuitgieten → Lamineren en vormen → Zijbehandeling en trimmen → Oppervlaktebehandeling (vertinnen, vernikkelen of passiveren) → Eindinspectie (weerstand, spanningsweerstand en temperatuurbestendigheid) → Verpakking.



Voor gelamineerde koperen rails en gelamineerde flexibele rails zijn de keuze van het tussenlaagisolatiemateriaal, de temperatuur-/drukregeling tijdens het lamineerproces en de nauwkeurigheid van de uitlijning tussen de lagen sleutelfactoren bij het bepalen van de elektrische en mechanische prestaties van het product. Geautomatiseerde invoer, nauwkeurig ponsen en in-line testen (spanningsweerstand, lekstroom en thermische beeldvorming) zijn essentieel voor het bereiken van massaproductie met hoog-rendement.





Huidig ​​draagvermogen en thermische simulatie:Ontwerp het dwarsdoorsnedeoppervlak- op basis van de huidige dichtheidsvereisten van het systeem en gebruik thermische simulatie om de temperatuurstijging en levensduur onder maximale bedrijfsomstandigheden te bevestigen. Bij hoge stroomdichtheden kunt u overwegen de lokale warmteafvoer te verbeteren.



Isolatie en kruipafstand:De isolatiedikte en kruip-/luchtspleetafstanden worden bepaald op basis van de systeemspanning en het veiligheidsniveau om een ​​veiligheidsmarge te garanderen in geval van kortsluiting of isolatiebreuk.



Mechanische sterkte en trillingstolerantie:Onder elektrische aandrijving en voertuigomstandigheden moeten rails voldoen aan de betrouwbaarheidseisen op het gebied van schokken, trillingen en thermische cycli. Gelamineerde flexibele rails bieden voordelen op het gebied van spanningsverlichting en weerstand tegen vermoeidheid.



Elektromagnetische compatibiliteit (EMC):Minimaliseer het lusoppervlak door middel van laaglay-out en circuitontwerp, en integreer indien nodig afschermingslagen of gespecialiseerde EMI-behandelingsstructuren.



Montage en testbaarheid:Denk aan de lay-out van boutverbindingen, plug--in-interfaces, soldeerverbindingen en testpunten om montage en onderhoud te vergemakkelijken.









Busbars zijn sterk afhankelijk van de systeemtopologie en mechanische beperkingen, resulterend in een lage mate van standaardisatie, en worden vaak voornamelijk op maat gemaakt. Dit vereist dat fabrikanten beschikken over snelle ontwerpverificatiemogelijkheden, ervaring met het matchen van materialen en volledige productiemogelijkheden.



Desondanks zijn er langzamerhand serieoplossingen ontwikkeld voor specifieke toepassingen (zoals motoraandrijvingen en telecommunicatievoedingen), zoals de Motor Drive Laminate Bus Bar voor Power Electronics en de Laminate Bus Bar voor Telecom, waardoor modulaire productie en snelle levering binnen een bepaald bereik mogelijk zijn.





Een uitgebreid kwaliteitsborgingssysteem omvat materiaalinspectie, weerstands-/doorgangstests, spanningsbestendigheidstests, thermische cyclische en thermische schoktests, trillings- en impacttests en testen op de lange- levensduur van de levensduur. Voor massaproductie van gelamineerde koperen stroomrails of gelamineerde stroomrails kunnen online weerstandstesten en thermische beeldinspecties vroegtijdige defecten effectief detecteren.





Hogere integratie en kleiner formaat:Naarmate de spanning en vermogensdichtheid blijven stijgen, worden er hogere eisen gesteld aan componenten voor stroomdistributie met hoge-dichtheid, zoals gelamineerde stroomrails.



Nieuwe materialen en oppervlaktebehandeling:Het ontwikkelen van uiterst betrouwbare isolatiefilms en corrosie{0}}bestendige oppervlaktebehandelingstechnologieën om de levensduur en procescompatibiliteit te verbeteren.



Automatisering en intelligente productie:Verbetering van de ontwerpautomatisering (elektrische-thermische-mechanische co-simulatie) en productieautomatisering om de levertijd en -kosten te verlagen.



Standaardisatie en modulariteit:Terwijl we de prestaties garanderen, zullen we modulaire productlijnen promoten voor typische toepassingen (zoals motoraandrijvingen, communicatie en energieopslag), waarbij maatwerk en schaalbaarheid in evenwicht worden gebracht.





Als een belangrijk, 'onzichtbaar' onderdeel in het hoog-spanningssysteem van nieuwe energievoertuigen spelen busbars een cruciale rol bij de krachtoverbrenging, warmtedissipatie, elektromagnetische compatibiliteit en assemblage-efficiëntie. Technologieën zoals gelamineerde BusBars, diverseGelamineerde koperen busbarsen gelamineerde flexibele BusBars bieden een haalbaar pad om hogere spanningen, hogere stromen en strengere ruimtebeperkingen aan te pakken.



In de toekomst zullen de rails zich, door simulatie op systeem-niveau, materiaalinnovatie en productieautomatisering te combineren, blijven ontwikkelen in de richting van hogere integratie, modularisering en hoge betrouwbaarheid, waardoor belangrijke subsystemen zoals stroombatterijen, motorbesturingssystemen en vermogenselektronica beter kunnen worden bediend.
