Een verkenning van de wereld van distributiekasten: een diepe duik in elektrisch energiebeheer
May 20, 2025

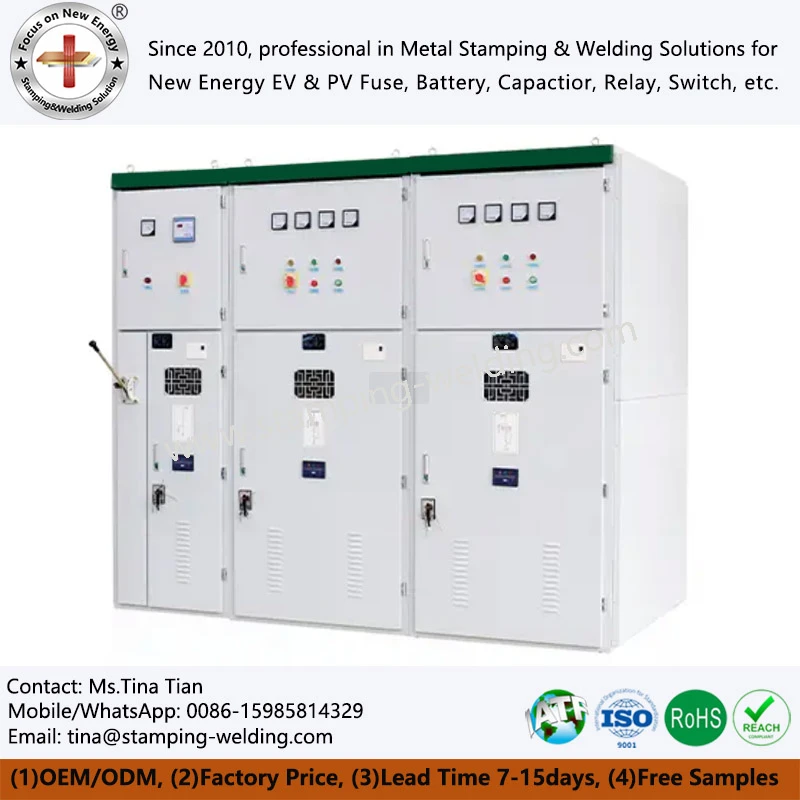

Verdeelkasten, ook wel verdeelborden of panelen genoemd, zijn essentiële componenten in elektrische systemen. Ze spelen een cruciale rol bij het veilig distribueren van elektrische stroom naar verschillende circuits en belastingen binnen een gebouw of faciliteit. Dit artikel is bedoeld om een gedetailleerd overzicht te geven van de belangrijkste schakelkasten, inclusief hun functies, componenten, typen en belang in de elektrische infrastructuur.
Functies van verdeelkasten
Stroomdistributie
Ze ontvangen elektrische stroom van een hoofdvoedingsbron en wijzen deze toe aan meerdere vertakte circuits. Dit zorgt ervoor dat verschillende gebieden of apparatuur binnen een faciliteit de juiste hoeveelheid stroom ontvangen.
Circuitbeveiliging
De kasten zijn uitgerust met beveiligingsvoorzieningen zoals stroomonderbrekers of zekeringen. Deze apparaten onderbreken automatisch de elektriciteitsstroom in geval van overbelasting of kortsluiting, waardoor schade aan elektrische apparatuur wordt voorkomen en het risico op elektrische brand wordt verminderd.
Controle en monitoring
Ze bevatten vaak schakelaars en indicatoren waarmee operators de status van elektrische circuits kunnen controleren en bewaken. Dit maakt eenvoudig beheer van de stroomverdeling en snelle identificatie van problemen mogelijk.
Onderdelen van een verdeelkast
| Behuizing | De buitenkast van de verdeelkast is meestal gemaakt van metaal of andere duurzame materialen. Het biedt fysieke bescherming aan de interne componenten en zorgt voor elektrische veiligheid door onbedoeld contact met onder spanning staande onderdelen te voorkomen. |
| Busbaren | Dit zijn geleidende strips die dienen als hoofdpaden voor elektrische stroom in de kast. Ze verbinden de binnenkomende voeding met de verschillende uitgangscircuits. |
| Stroomonderbrekers of zekeringen | Deze beveiligingsapparaten zijn geïnstalleerd om elk circuit te beveiligen. Stroomonderbrekers kunnen na uitschakeling handmatig worden gereset, terwijl zekeringen moeten worden vervangen. Ze detecteren abnormale stroomniveaus en onderbreken het circuit om schade te voorkomen. |
| Schakelaars | Deze worden gebruikt om de elektriciteitsstroom naar specifieke circuits handmatig te regelen. Hiermee kunnen operators circuits naar behoefte in- of uitschakelen. |
| Meters en indicatoren | Sommige belangrijke schakelkasten bevatten meters om spanning, stroom en energieverbruik te meten. Er kunnen ook indicatielampjes of alarmen aanwezig zijn om de status van circuits of eventuele fouten aan te geven. |
| Bedrading en aansluitingen | De interne bedrading verbindt alle componenten in de kast. Terminals bieden veilige verbindingspunten voor inkomende en uitgaande kabels. |
Soorten verdeelkasten
Hoofdverdeelbord (MDB)
Dit is het primaire distributiepunt in een faciliteit. Het ontvangt stroom van de hoofdvoeding en distribueert deze naar meerdere sub-verdeelborden of rechtstreeks naar grote belastingen. Het kan doorgaans hogere stroomniveaus aan en bevat grotere stroomonderbrekers.
Sub-Distributiebord (SDB)
Dit zijn secundaire verdeelpunten die stroom krijgen van het hoofdverdeelbord. Ze distribueren de stroom verder naar kleinere circuits of specifieke gebieden binnen een gebouw. Sub{2}}verdeelborden worden vaak gebruikt om de stroom voor individuele verdiepingen, afdelingen of apparatuurclusters te beheren.
Consumenteneenheid
Dit type verdeelkast wordt vaak aangetroffen in woongebouwen. Het is kleiner van formaat en ontworpen om stroom te distribueren naar huishoudelijke circuits zoals verlichting, stopcontacten en apparaten. Consumenteneenheden bevatten doorgaans een combinatie van stroomonderbrekers en aardlekschakelaars (RCD's) voor meer veiligheid.
Het belang van distributiekasten
| Veiligheid | Door het inbouwen van beschermende voorzieningen verminderen de kasten het risico op elektrische ongelukken, zoals elektrische schokken en brand, aanzienlijk. Zij zorgen ervoor dat elektrische circuits goed worden beheerd en dat eventuele storingen snel worden opgespoord en verholpen. |
| Betrouwbaarheid |
Goed ontworpen en onderhouden kasten zorgen voor een betrouwbare levering van elektriciteit aan aangesloten verbruikers. Ze minimaliseren de kans op stroomuitval en verstoringen, wat cruciaal is voor de goede werking van bedrijven, industrieën en woonwijken. |
| Flexibiliteit | De verkeerskast maakt eenvoudige aanpassing en uitbreiding van elektrische systemen mogelijk. Er kunnen extra circuits worden toegevoegd of bestaande circuits kunnen indien nodig opnieuw worden geconfigureerd, waardoor ze aan veranderende eisen kunnen worden aangepast. |
| Energiebeheer | Met de toevoeging van meters en bewakingsapparatuur bieden verkeerskastkasten waardevolle informatie over het energieverbruik en de distributie ervan. Deze gegevens kunnen worden gebruikt om het energieverbruik te optimaliseren, inefficiënties te identificeren en energiebesparende maatregelen- te implementeren. |
Installatie en onderhoud van verdeelkasten
Een juiste installatie en regelmatig onderhoud zijn essentieel om de veilige en efficiënte werking van de kasten te garanderen:
Installatie
Het moet worden geïnstalleerd door gekwalificeerde elektriciens in overeenstemming met de plaatselijke elektrische codes en normen. Ze moeten goed geaard zijn en alle verbindingen moeten veilig zijn en vrij van defecten. De locatie van de kast moet toegankelijk zijn voor onderhoud en inspectie en tegelijkertijd beschermd zijn tegen omgevingsfactoren zoals vocht en stof.
Onderhoud
Regelmatig onderhoud van de stroomverdeling van de serverkast omvat visuele inspecties, reiniging en testen van beveiligingsapparatuur. Stroomonderbrekers moeten worden getest op goede werking en zekeringen moeten worden gecontroleerd op tekenen van slijtage of schade. Eventuele losse verbindingen of tekenen van oververhitting moeten onmiddellijk worden aangepakt. Bovendien is het belangrijk om de kast en de omgeving ervan schoon te houden om de ophoping van stof en vuil te voorkomen, wat tot elektrische storingen kan leiden.
Conclusie
Verdeelkastenzijn onmisbare componenten in elektrische systemen. Ze bieden een veilige en efficiënte stroomverdeling, circuitbeveiliging en controle. Het begrijpen van hun functies, componenten en typen is van cruciaal belang voor iedereen die betrokken is bij het beheer van de elektrische infrastructuur. Een juiste installatie en regelmatig onderhoud garanderen verder hun betrouwbaarheid en levensduur. Door het belang van de stroomverdeling in serverkasten te beseffen, kunnen we bijdragen aan het veilige en efficiënte gebruik van elektriciteit in ons dagelijks leven en in verschillende industrieën.
