Geïsoleerde busbartechnologie: de rol van PVC-dompeling in elektrische systemen
May 28, 2025
In moderne elektrische systemen zijn veiligheid, efficiëntie en betrouwbaarheid van het grootste belang. Een belangrijk onderdeel dat aanzienlijk bijdraagt aan deze doelstellingen is de PVC-dip-geïsoleerde stroomrail, ook wel bekend als dip-gecoate geïsoleerde stroomrail of onderdompeling-geïsoleerde stroomrail.
Dit artikel biedt een gedetailleerde uitleg van wat een met PVC gecoate verzamelrail is, hoe deze werkt, de voordelen, toepassingen en ontwerpoverwegingen-allemaal gepresenteerd in een algemene en niet-commerciële context.

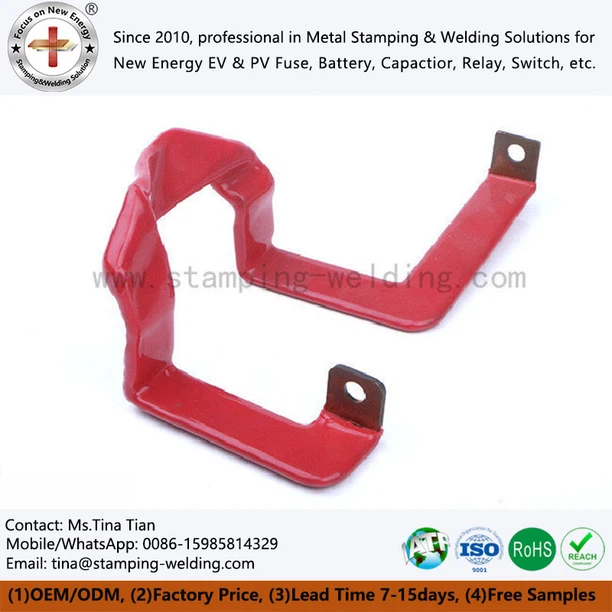

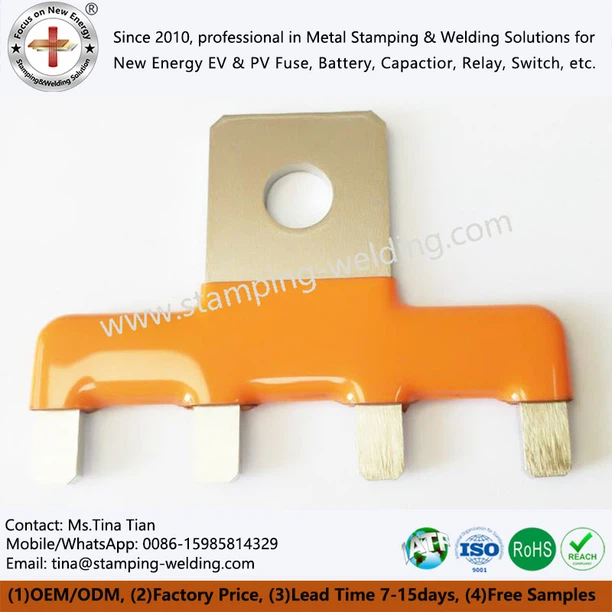

Wat is een PVC-dompelgeïsoleerde busbar?
Een PVC-dompelgeïsoleerde busbar is een soort elektrische geleider, meestal gemaakt van koper of aluminium, die via een dompelproces is bedekt met een laag polyvinylchloride (PVC). Deze coating dient als isolatielaag en beschermt de geleider tegen omgevingsfactoren, kortsluiting en elektrische lekkage.
In tegenstelling tot traditionele isolatiemethoden zoals krimpkousen of het omwikkelen met isolatietape, houdt het dompelen van PVC in dat de blanke metalen stroomrail in gesmolten PVC-materiaal wordt ondergedompeld, waardoor een uniforme en robuuste isolatielaag ontstaat die zich precies aanpast aan de vorm van de stroomrail.
Productieproces
| Voorbereiding | De metalen rail wordt grondig gereinigd om eventuele oliën, oxiden of verontreinigingen te verwijderen. |
| Aanzuigen | Er kan een primer worden aangebracht om de hechting tussen het metalen oppervlak en de PVC-coating te verbeteren. |
| Dompelen | De rail wordt ondergedompeld in een bad met vloeibare PVC-compound, dat bij afkoeling stolt. |
| Uitharding | De ondergedompelde rail wordt vervolgens verwarmd om het PVC uit te harden, waardoor een duurzame en flexibele afwerking wordt gegarandeerd. |
| Inspectie | Laatste kwaliteitscontroles garanderen dikte-uniformiteit, diëlektrische sterkte en mechanische integriteit. |
Dit proces maakt nauwkeurige controle over de isolatiedikte en prestatiekenmerken mogelijk.
Belangrijkste kenmerken en voordelen
| Uitstekende elektrische isolatie | De PVC-laag biedt een hoge diëlektrische sterkte, waardoor stroomlekkage wordt voorkomen en het risico op kortsluiting wordt verminderd. |
| Mechanische bescherming | De coating fungeert als een barrière tegen slijtage, schokken en trillingen. |
| Chemische weerstand | PVC biedt weerstand tegen oliën, zuren, logen en andere veel voorkomende industriële chemicaliën. |
| Thermische stabiliteit | Ontworpen om veilig te werken binnen een breed temperatuurbereik, met behoud van flexibiliteit en isolatie-eigenschappen. |
| Corrosiebestendigheid | Beschermt het basismetaal tegen oxidatie en aantasting door het milieu. Aanpasbare dikte: Het dompelproces maakt verstelbare isolatielagen mogelijk, afhankelijk van de toepassingsbehoeften. |
| Gemakkelijk te installeren | Elimineert de noodzaak van extra isolatie tijdens de montage, waardoor tijd en arbeid worden bespaard. |
Toepassingen
PVC-dompelgeïsoleerde rails worden veel gebruikt in verschillende sectoren, waaronder:
Elektrische panelen en schakelapparatuur:
Voor veilige en compacte interne bedrading.
Industriële machines:
Biedt betrouwbare verbindingen in ruwe omgevingen.
Stroomdistributie-eenheden (PDU's):
Zorgen voor isolatie in datacenters en serverruimtes.
Spoorwegsystemen:
Gebruikt in tractiekrachtsystemen vanwege hun duurzaamheid.
Hernieuwbare energie-installaties:
Ondersteuning van zonne-omvormers en elektrische systemen voor windturbines.
Deze rails zijn vooral waardevol in toepassingen waar de ruimte beperkt is en een hoog veiligheids- en prestatieniveau vereist is.
Ontwerpoverwegingen
Bij het selecteren of ontwerpen van een PVC-geïsoleerde busbar moeten verschillende factoren in overweging worden genomen:
Materiaalkeuze:
Koper heeft de voorkeur vanwege de hoge geleidbaarheid, terwijl aluminium wordt gekozen voor lichtgewicht toepassingen.
Isolatiedikte:
Moet voldoen aan de spanningsvereisten en omgevingsblootstellingsomstandigheden.
Bedrijfstemperatuurbereik:
De isolatie moet stabiel blijven onder verwachte thermische belastingen.
Kleurcodering:
PVC-coatings kunnen in kleur worden aangepast voor eenvoudige identificatie en fasedifferentiatie.
Nalevingsnormen:
Moet voldoen aan de relevante internationale normen voor elektrische veiligheid en prestaties.
Onderhoud en levensduur
Busbars met PVC-coating vereisen minimaal onderhoud onder normale bedrijfsomstandigheden. Periodieke inspecties worden echter aanbevolen om te controleren op tekenen van slijtage, barsten of vervuiling. Een juiste installatie en naleving van operationele limieten kunnen de levensduur van deze componenten aanzienlijk verlengen.
Conclusie
De PVC-dompelgeïsoleerde railvertegenwoordigt een aanzienlijke vooruitgang in de elektrische isolatietechnologie. Door de superieure geleidbaarheid van koper of aluminium te combineren met de beschermende eigenschappen van PVC, verbetert dit onderdeel zowel de veiligheid als de efficiëntie van elektrische systemen. Naarmate industrieën een compactere, betrouwbaardere en duurzamere elektrische infrastructuur blijven eisen, zal de rol van PVC-geïsoleerde busbars alleen maar prominenter worden.
