De huidige bewakers van nieuwe energiesystemen: onderzoek naar snelle EV-zekeringen
Apr 24, 2025
Met de snelle ontwikkeling van de nieuwe energie-industrie worden elektrische voertuigen, zonne-energiecentrales, windmolenparken en diverse energieopslagfaciliteiten steeds gangbaarder. Achter de efficiënte en veilige werking van deze nieuwe energiesystemen spelen EV Fast Fuses een onvervangbare rol. Als loyale ‘stroombewakers’ bewaken ze voortdurend de veiligheid van elektrische circuits. Dit artikel biedt uitgebreide populaire wetenschappelijke informatie over High Speed Fuse en biedt u een diepgaand inzicht in dit cruciale elektrische onderdeel.
Definitie en kernfuncties van EV Fast Fuses
EV Fast Fuses, ook bekend als High Speed Fuses of Fast Acting Fuses, zijn overstroombeveiligingsapparaten die speciaal zijn ontworpen voor nieuwe energiesystemen. Hun kernmissie is om het elektrische circuit met extreem hoge snelheid af te sluiten op het moment dat zich abnormale overstromen of kortsluitfouten- voordoen, waardoor andere elektrische apparatuur wordt beschermd tegen schade veroorzaakt door grote stroompieken. Of het nu gaat om de circuitbeveiliging tijdens het opladen van elektrische voertuigen of de overbelastingsbeveiliging in energieopslagsystemen, overbelastingszekeringen voor energieopslag (een belangrijke toepassingsvorm van nieuwe energiesnelle zekeringen in energieopslagscenario's) spelen een cruciale rol.
Wanneer er tijdens het laadproces van elektrische voertuigen kortsluiting optreedt in het circuit tussen de laadpaal en het voertuig, kan een snelwerkende zekering binnen slechts enkele milliseconden reageren en de stroom onderbreken, waardoor wordt voorkomen dat kerncomponenten zoals de laadmodule, het batterijbeheersysteem en de voertuigaccu doorbranden als gevolg van overmatige stroom. Wanneer in systemen voor de opwekking van zonne-energie kortsluiting wordt veroorzaakt door beschadigde lijnen als gevolg van zwaar weer in fotovoltaïsche paneelarrays, zullen snelwerkende zekeringen onmiddellijk in actie komen om de veilige werking van apparatuur zoals fotovoltaïsche omvormers en aansluitdozen te garanderen, en de stabiele stroomopwekking van het systeem te handhaven.
Diepgaande analyse van het werkingsprincipe-

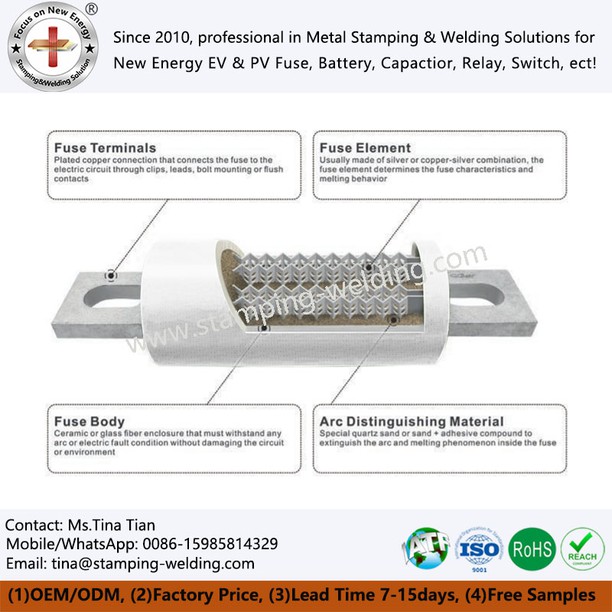

Het werkingsprincipe van de overbelastingsbeveiliging van het Power Conversion System is gebaseerd op het thermische effect van elektrische stroom. De interne smelt is meestal gemaakt van zeer-zuivere metalen zoals zilver en koper, die een goede elektrische geleidbaarheid en relatief lage smeltpunten hebben. Wanneer het circuit normaal werkt, ligt de stroom die door de smelt loopt binnen het nominale bereik, waardoor minimale warmte wordt gegenereerd, en de smelt blijft in vaste toestand, waardoor de normale geleiding van het circuit wordt gegarandeerd.
Zodra er in het circuit een overstroom optreedt, volgens de wet van Joule (Q=I²Rt, waarbij Q warmte is, I stroom is, R weerstand is en t tijd is), zorgt de toename van de stroom ervoor dat de door de smelt gegenereerde warmte sterk stijgt. Vanwege het lage smeltpunt van het smeltmateriaal zal de opgehoopte warmte in korte tijd de temperatuur naar het smeltpunt verhogen, waardoor de smelt opblaast, waardoor het circuit snel wordt afgesloten en verdere schade aan het systeem door de overstroom wordt voorkomen. Vergeleken met gewone lonten hebben de smeltingen van nieuwe energie-snelle lonten vaak speciale structuren, zoals een ontwerp met variabele-dwars-doorsnede met diepe V--vormige groeven. Deze ingenieuze structuur zorgt ervoor dat de smelt sneller kan opblazen bij overbelasting, waardoor wordt voldaan aan de strenge eisen van nieuwe energiesystemen voor snelle bescherming.

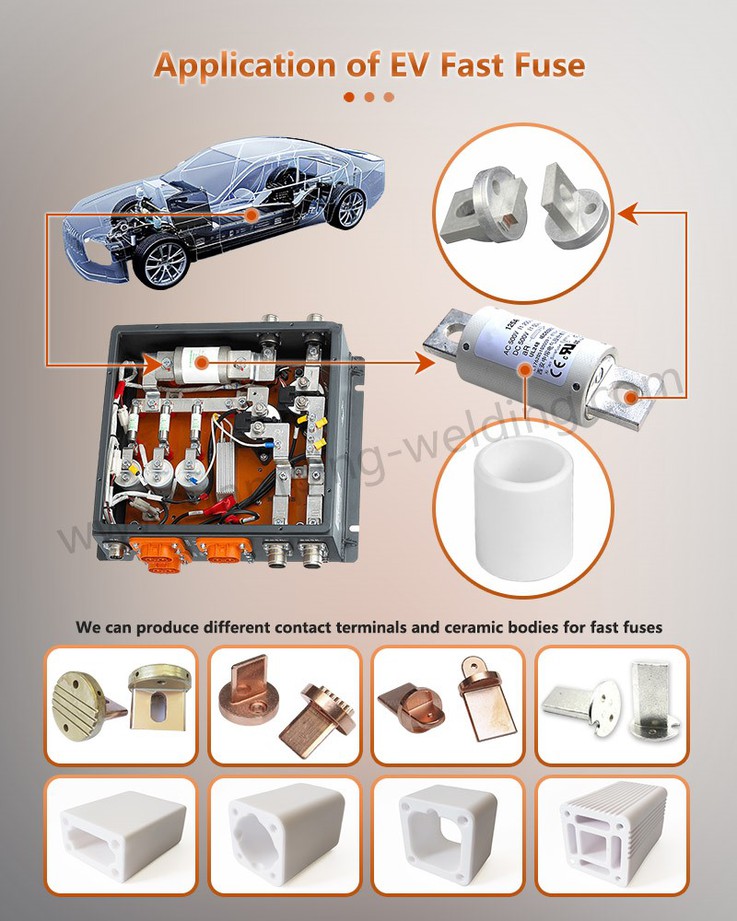

Uitgebreide toepassingsscenario's
(I) Oplaadfaciliteiten voor elektrische voertuigen
In DC-snel-laadpalen nemen hoge-zekeringen de belangrijke taak op zich van het beschermen van oplaadmodules, oplaadkabels en de batterijbeheersystemen van elektrische voertuigen. Wanneer abnormale situaties zoals interne circuitstoringen van laadpalen of kortsluiting in voertuigaccu's optreden tijdens het laadproces, kan het de stroom binnen milliseconden onderbreken, waardoor schade aan apparatuur en veiligheidsongevallen als gevolg van grote stromen effectief worden voorkomen en de veilige en stabiele voortgang van het laadproces wordt gegarandeerd. Zelfs bij AC-laadpalen zijn EV Fast Fuses even essentieel, ook al is de werkstroom relatief kleiner dan die van DC. Ze kunnen snel reageren op overstroom veroorzaakt door bijvoorbeeld verouderde leidingen en slechte contacten, waardoor de elektrische veiligheid van laadpalen en laadinterfaces van voertuigen wordt beschermd.
(II) Systemen voor de opwekking van zonne-energie
EV-pakketzekeringen spelen een belangrijke beschermende rol in zowel grootschalige gecentraliseerde zonne-energiecentrales als gedistribueerde fotovoltaïsche energieopwekkingssystemen. In grootschalige energiecentrales zijn de serie- en parallelle circuits van fotovoltaïsche paneelarrays, evenals de verbindingscircuits tussen aansluitdozen en omvormers, allemaal afhankelijk van snelle zekeringen voor bescherming. Wanneer lokale kortsluitingen optreden in sommige fotovoltaïsche panelen als gevolg van ongelijkmatige verlichting, veroudering van componenten en andere factoren, snijden snelwerkende zekeringen snel de defecte takken af, waardoor wordt voorkomen dat de uitbreiding van fouten de algehele energieopwekkingsefficiëntie en de levensduur van de apparatuur van de energiecentrale beïnvloedt. In gedistribueerde fotovoltaïsche energieopwekkingssystemen, zoals daksystemen in woningen, beschermen snelle zekeringen de circuits van fotovoltaïsche panelen tot op het elektriciteitsnet aangesloten verdeelkasten, waarbij ze bestand zijn tegen overstromen veroorzaakt door blikseminslag, defecten aan apparatuur, enz., en zorgen voor een veilig elektriciteitsgebruik van bewoners en de stabiele werking van het systeem.
(III) Systemen voor de opwekking van windenergie
In windturbines zijn overbelastingszekeringen van Power Battery geïnstalleerd in de circuits tussen elektrische apparatuur, zoals generatorwikkelingen aangedreven door bladen, omvormers en schakelkasten. Wanneer windturbines te maken krijgen met abnormale werkomstandigheden, zoals sterke wind en schommelingen in de netspanning, wat resulteert in een overmatige uitgangsstroom van de generator of kortsluiting- in de elektrische apparatuur, handelen de snelle zekeringen snel om de generator en andere belangrijke elektrische apparatuur te beschermen, waardoor de continue en stabiele stroomopwekking van windparken wordt gegarandeerd. In de transmissielijnen van windparken kunnen ze ook kortsluitingsfouten-snel onderbreken, waardoor gevolgen voor de veiligheid van het elektriciteitsnet worden vermeden.
(IV) Energieopslagsystemen
In verschillende energieopslagsystemen dienen overbelastingszekeringen voor energieopslag als een belangrijke verdedigingslinie voor het beschermen van energieopslagbatterijpakketten, bi-directionele stroomomvormers (PCS) en het gehele energieopslagsysteem. Tijdens het laad- en ontlaadproces van batterijen kunnen nieuwe, snelle energiezekeringen, zodra zich abnormale situaties voordoen zoals celstoringen, overladen of meer dan - ontlading, wat leidt tot een stuurstroom van - van -, nieuwe energie-snelle zekeringen het circuit in extreem korte tijd onderbreken, waardoor ernstige ongelukken worden voorkomen, zoals oververhitting van de batterij, brand en explosies, waardoor de veilige en betrouwbare werking van het energieopslagsysteem wordt gewaarborgd en de efficiënte opslag en stabiele afgifte van elektrische energie mogelijk wordt gemaakt.
Opmerkelijke voordelen en kenmerken
Snelle reactie
Vergeleken met traditionele zekeringen ligt het grootste voordeel van overbelastingszekeringen voor energieopslag in hun extreem hoge reactiesnelheid. Nadat ze overstroom- of kortsluitingsfouten- hebben gedetecteerd, kunnen ze het circuit binnen enkele milliseconden of zelfs minder opblazen en onderbreken. Dit kenmerk is van groot belang voor halfgeleidercomponenten in nieuwe energieapparatuur (zoals IGBT-modules in elektrische voertuigen en vermogenshalfgeleiderapparaten in fotovoltaïsche omvormers), aangezien deze componenten extreem gevoelig zijn voor overstroom en snel beschadigd zullen raken als ze gedurende langere tijd aan overstroom worden blootgesteld. De snelle reactie van snelle zekeringen kan ze effectief beschermen, waardoor de betrouwbaarheid en stabiliteit van het systeem aanzienlijk wordt verbeterd.
Hoog breekvermogen
Kortsluitstromen-in nieuwe energiesystemen zijn vaak extreem groot. Snel-zekeringen hebben een hoog uitschakelvermogen en zijn bestand tegen kortsluitstromen- tot tientallen kiloampère of zelfs meer. Neem het snellaadscenario van elektrische voertuigen- als voorbeeld. De stroom die onmiddellijk wordt gegenereerd tijdens een kortsluitingsfout- kan duizenden ampères bereiken. Gewone zekeringen kunnen zulke grote stromen niet aan, terwijl snelwerkende zekeringen het circuit snel en betrouwbaar kunnen onderbreken met hun hoge uitschakelvermogen, waardoor de systeemveiligheid wordt gegarandeerd.
Uitstekende stroom - Beperkende prestaties
Tijdens het zekeringsproces kan de DC-frequentieomvormerzekering van de UPS de opkomst van kortsluitstroom effectief beperken- en de impact ervan op andere apparatuur in het circuit verminderen. Hun speciale smeltstructuur en boog - blusmaatregelen kunnen de kortsluitstroom - snel beperken tot een lager niveau op het moment dat de smelt smelt, waardoor de mechanische en thermische spanningen op apparatuur, veroorzaakt door grote - stroompieken, worden verminderd, waardoor de elektrische en mechanische eigenschappen van de apparatuur worden beschermd en de levensduur van de apparatuur wordt verlengd.
Toekomstige ontwikkelingstrends
Aanpassing aan hogere spannings- en stroomwaarden
Met de voortdurende ontwikkeling van nieuwe energietechnologieën evolueren elektrische voertuigen naar hogere- spanningsplatforms van 800 V of zelfs 1000 V, en het vermogen van fotovoltaïsche energieopwekkingssystemen neemt voortdurend toe. Dit stelt hogere eisen aan de spannings- en stroomwaarden van de beveiligingszekering van het Power-accupakket. In de toekomst zullen snelle zekeringen hun nominale spanning en stroomcapaciteit voortdurend verhogen om zich aan te passen aan de ontwikkelingstrend van nieuwe energiesystemen en te voldoen aan de vereisten voor circuitbescherming bij hogere vermogens en spanningen.
Upgrades in intelligente monitoring en diagnose
Om de betrouwbaarheid, werking en onderhoudsefficiëntie van nieuwe energiesystemen te verbeteren, zal de zekering van het type ronde buisboutverbinding worden ontwikkeld in de richting van intelligentie. Toekomstige producten kunnen worden geïntegreerd met sensoren om in real-time hun eigen temperatuur, stroom en andere parameters te bewaken, evenals de bedrijfsstatus van het circuit. Via de Internet of Things-technologie worden deze gegevens naar het bewakingscentrum verzonden om real-time monitoring op afstand mogelijk te maken. Zodra afwijkingen worden gedetecteerd, kunnen er tijdig diagnoses worden gesteld en vroegtijdig worden gewaarschuwd, en kan onderhoud of vervanging vooraf worden geregeld, waardoor systeemstoringen als gevolg van defecte zekeringen worden vermeden en het intelligente beheersniveau van nieuwe energiesystemen wordt verbeterd.
Ontwikkeling richting miniaturisering en integratie
In nieuwe energieapparatuur met beperkte ruimte, zoals de interne elektrische systemen van elektrische voertuigen en de compacte structuren van gedistribueerde fotovoltaïsche energieopwekkingssystemen, worden hogere eisen gesteld aan de omvang en installatiemethoden vanZekeringen voor EV-batterijen. In de toekomst zullen snelle zekeringen, terwijl ze de prestaties garanderen, zich voortdurend ontwikkelen in de richting van miniaturisatie en integratie, waardoor de bezette ruimte wordt verminderd, installatie en onderhoud worden vergemakkelijkt, en ook wordt bijgedragen aan het verlagen van de systeemkosten en het verbeteren van het algehele concurrentievermogen van nieuwe energieapparatuur.
