Wat is het verschil tussen vernikkeld koper en vertind koper?

Functie:Alle soorten coatings hebben een gemeenschappelijk voordeel, dat anticorrosie kan zijn (het anti-oxidatievermogen verbeteren) en een decoratieve rol kan spelen.

Vernikkeld koper:Na galvaniseren heeft het een goede chemische stabiliteit in de atmosfeer en alkali-oplossing, is het niet gemakkelijk van kleur te veranderen, wordt het geoxideerd boven 600 graden Celsius, heeft het een hoge hardheid en is het gemakkelijk te polijsten. Het nadeel is porositeit en het oppervlak van vernikkeld ziet er helderder uit. Het voelt soepel aan in de hand. Heeft een relatief sterke hechting en slijtvastheid.

Koperen vertinding:Het heeft een hoge chemische stabiliteit, is bijna onoplosbaar in verdunde oplossingen van zwavelzuur, salpeterzuur en zoutzuur en heeft goede lasprestaties. Tin plating beschermt tegen elektromagnetische interferentie. De vertinde exemplaren zien er wit uit, zien er niet zo goed uit en er zal een laag donkergrijs tinschuim zijn als je ze met je handen aanraakt.

Toepassing:

Afhankelijk van de toepassing kan nikkel- of vertinding worden geselecteerd.

1. Als het een uiterlijk onderdeel is, kies dan over het algemeen voor vernikkeling, dat glad en mooi is en niet van kleur verandert na een test met hoge temperaturen.

2. Als het nodig is om een sterke elektrische geleidbaarheid te hebben, moet het oppervlak van de koperen staaf worden vertind.

3. Als het een interne component is, zoals het EMI-schild op de printplaat, is het allemaal vertind (vatbeplating) en sommige van de onderste lagen zijn eerst vernikkeld en vervolgens vertind.

Het volgende is een vergelijkende test van de geleidbaarheidsverandering voor en na het vervormen en vernikkelen van koperen staven:

1. Geleidbaarheidsveranderingstest voor en na het verblikken van koperstaven:

Figuur 1: De geleidbaarheid van de koperen staaf voor het vertinnen is 98,6% GBCS

Figuur 2: De geleidbaarheid van de koperen staaf na het vertinnen is groter dan 98,6% GBCS, wat iets hoger is dan die vóór het inblikken (de mediane knop kan ook worden aangepast)

2. Geleidbaarheidsveranderingstest voor en na het vernikkelen op koperen staven:

Figuur 3: De geleidbaarheid van de koperen staaf vóór het vernikkelen is 98,6% GBCS

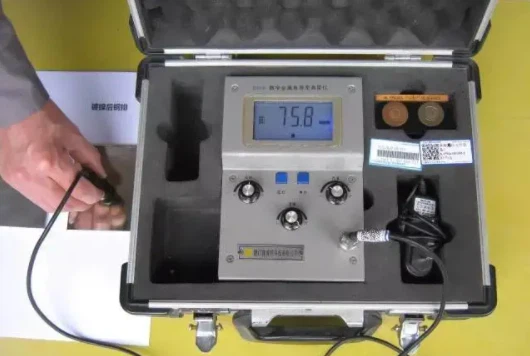

Figuur 4: De geleidbaarheid van de koperen staaf na vernikkeling is 75,8%IACS, wat 22,8% IACS lager is dan die vóór vertind beplating

Uit de bovenstaande testresultaten van de geleidbaarheidsverandering van de koperen staven voor en na het vertinnen en vernikkelen, wordt aangetoond dat wanneer de twee monsters van de koperen staaf van hetzelfde materiaal zijn, de geleidbaarheid van het koperen staafoppervlak iets toeneemt na het vertinnen, terwijl het koperen staafoppervlak elektriciteit geleidt na het vernikkelen. Het tarief werd aanzienlijk verlaagd met 22,8% IACS, dat wil zeggen dat de geleidbaarheidsprestaties met 23% werden verminderd. Daarom wordt ten zeerste aanbevolen om het oppervlak van de koperen staaf te behandelen met vertind beplating als het beste beleid. Als u een vernikkelingsproces met een betere helderheid moet kiezen, moet de koperen staaf worden beoordeeld.
